Montar o visor posterior

Siga o procedimento apresentado em seguida para montar o visor posterior na impressora.

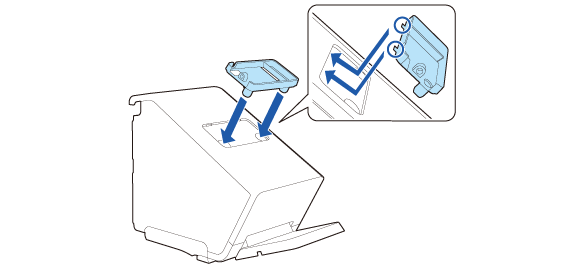

1. Aplique a unidade de fixação de um visor posterior.

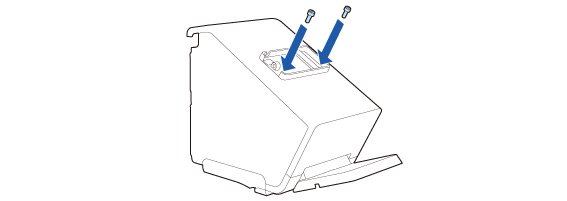

2. Prenda a unidade de fixação com os dois parafusos.

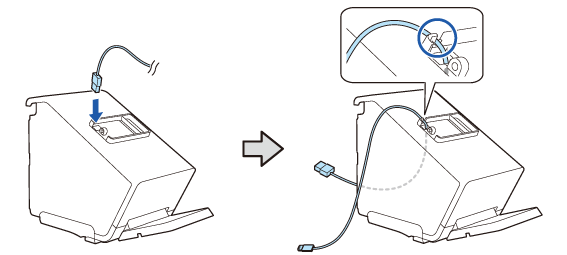

3. Passe o cabo do visor pela impressora.

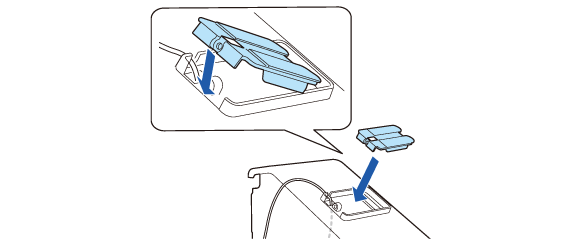

4. Aplique a unidade de instalação de um visor posterior.

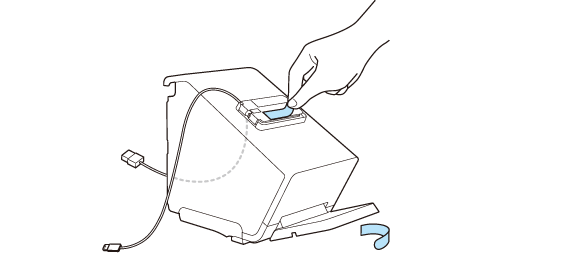

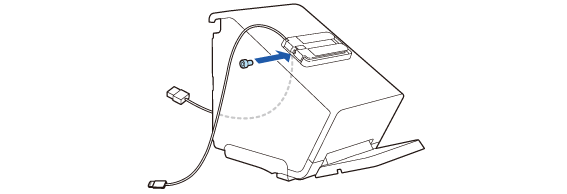

5. Prenda-o com o parafuso incluído.

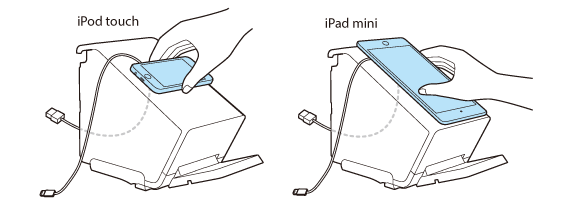

6. Coloque o visor na unidade de instalação para verificar a posição de aplicação.

• Coloque o visor na horizontal.

• Para o iPod touch, coloque o lado do conector na direcção do lado de aparafusamento.

• Para o iPad mini, coloque o lado do conector na direcção da parte inferior da impressora.



7. Remova as duas folhas de suporte.

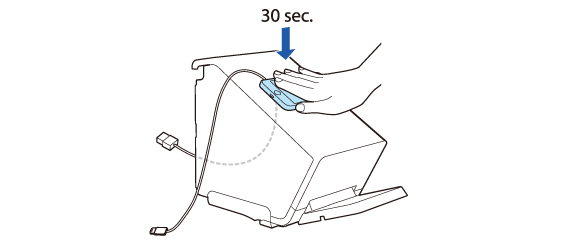

8. Coloque o dispositivo na unidade de instalação e, em seguida, exerça pressão com firmeza durante cerca de 30 segundos.

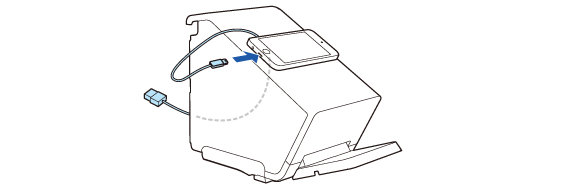

9. Ligue o cabo ao dispositivo.

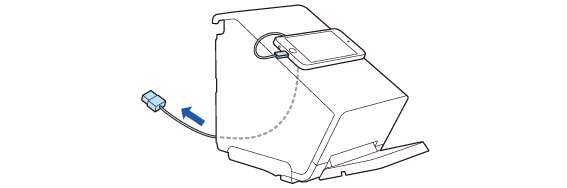

10. Ajuste o comprimento do cabo que sai da impressora. Garanta um comprimento suficiente de cabo para evitar que este fique dobrado num ângulo acentuado.

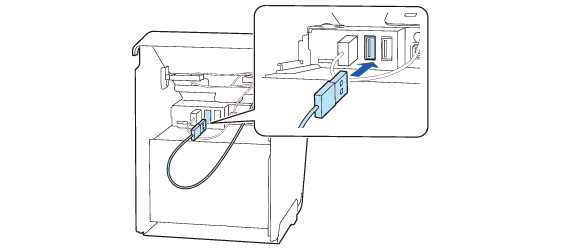

11. Ligue o cabo ao conector USB-A.


ADVERTÊNCIA:

• Consulte a ligação seguinte para obter informações sobre os visores que podem ser ligados ao conector USB-A.
  Tablets que podem ser montados na impressora

• Se o seu dispositivo não permitir uma ligação ao conector da impressora, puxe o respectivo cabo para fora através do recorte da impressora.
  Aplicar a tampa inferior

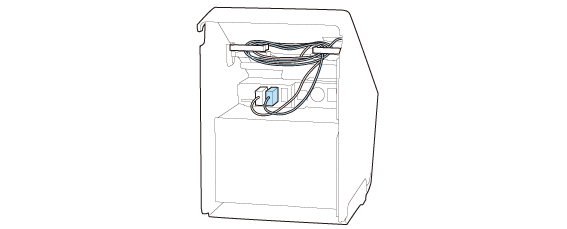

12. Arrume o excesso de cabo passando-o pelas abraçadeiras existentes em ambos os lados.
