Orientação do DM-D70

O DM-D70 pode ser montado na impressora como um visor posterior com orientação vertical e horizontal. Monte o DM-D70 com qualquer orientação que possa ser usada pelo seu software de aplicação.

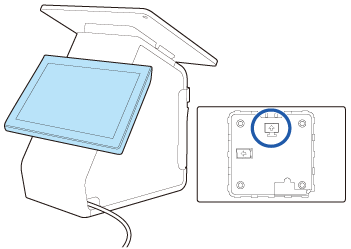

Orientação horizontal

Monte o DM-D70 de forma a que sua orientação coincida com a marca indicada na sua parte traseira.

Orientação vertical

Devido às características do DM-D70, o ecrã pode parecer escuro dependendo do ângulo a partir do qual é visualizado. Escolha um dos dois seguintes métodos de instalação, Normal ou Invertido, de acordo com o ângulo a partir do qual visualiza o ecrã.

Certifique-se de que a orientação do ecrã coincide com a marca indicada na sua parte traseira.

Normal	Invertido
O ecrã tem mais luminosidade quando é visualizado a partir do lado esquerdo, e parece mais escuro quando é visualizado a partir do lado direito.	O ecrã tem mais luminosidade quando é visualizado a partir do lado direito, e parece mais escuro quando é visualizado a partir do lado esquerdo. Quando montar o DM-D70 desta forma, vire a orientação do ecrã para a vertical utilizando o DM-D70 Utility, o TM-m30II Utility ou o TM Utility.

Como obter e usar o utilitário

Como obter

Transfira um dos utilitários seguintes a partir do website indicado abaixo.

Para clientes na América do Norte www.epson.com/support/

Para clientes noutros países https://epson.sn

• DM-D70 Utility (Para Windows)

• TM-m30II Utility Ver.1.20 ou posterior (Para Windows)

• TM Utility Ver.3.18.0 ou posterior (Para Android/iOS)

Como usar

Inicie o utilitário e altere [Definições do ecrã] - [Direção do ecrã] para [Invertido] para virar o ecrã para a vertical.

Desmontar o DM-D70

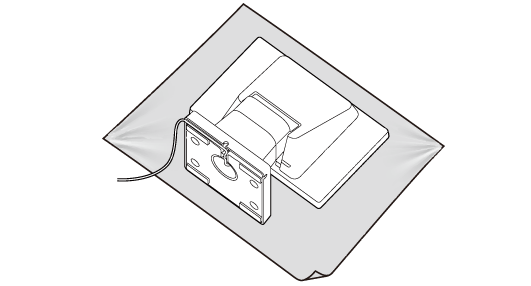

1. Vire o lado do ecrã do produto para baixo sobre um pano suave ou algo semelhante.

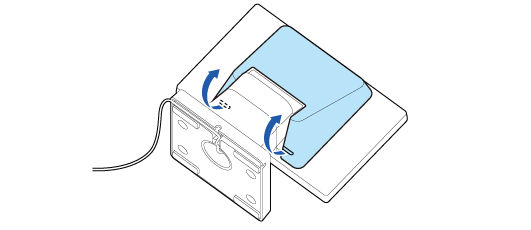

2. Remova a tampa posterior.

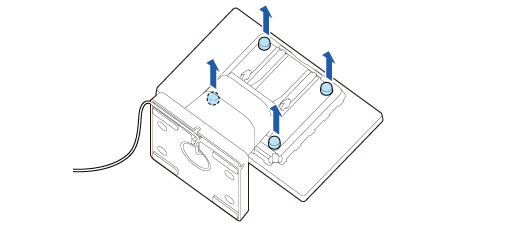

3. Remova os quatro parafusos.

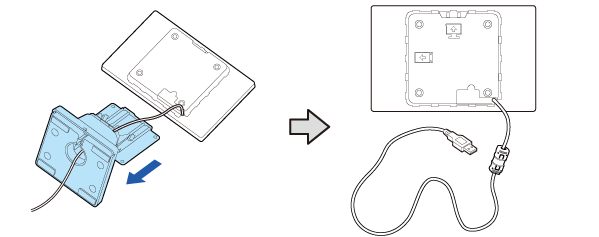

4. Remova o suporte e, de seguida, retire o cabo USB do suporte.

Nota:

Quando montar o DM-D70 com orientação vertical

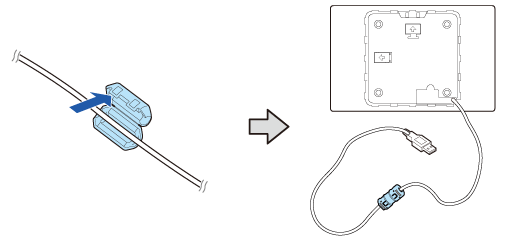

O cabo USB do DM-D70 está equipado com um núcleo de ferrite. Quando montar o DM-D70 com orientação vertical, o núcleo de ferrite não pode ficar guardado no interior da impressora, a menos que a posição do núcleo de ferrite seja alterada. Se pretender guardar o núcleo de ferrite no interior da impressora, mova previamente o núcleo de ferrite para o centro do cabo USB.

ADVERTÊNCIA:

Não remova o núcleo de ferrite do cabo USB. Se utilizar o DM-D70 sem o núcleo de ferrite, o DM-D70 pode ter problemas de funcionamento devido ao ruído eléctrico.

Montar o DM-D70 na impressora

1. Aplique a unidade de fixação de um visor posterior.



2. Prenda a unidade de fixação com os dois parafusos.

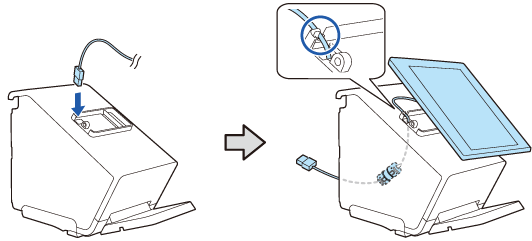

3. Passe o cabo do DM-D70 pela impressora.

Coloque o núcleo de ferrite no interior da impressora.

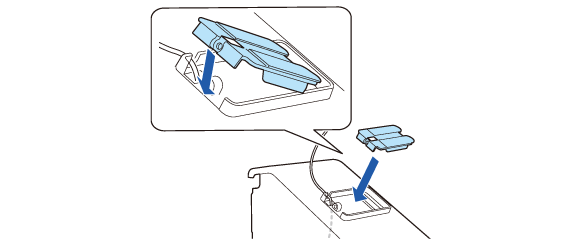

4. Aplique a unidade de instalação de um visor posterior.

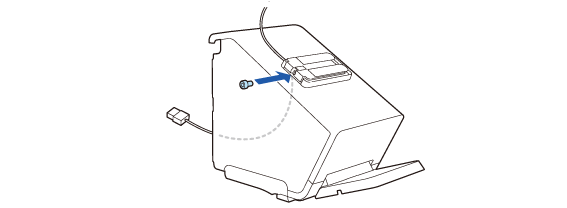

5. Prenda-a com o parafuso incluído.



6. Coloque o DM-D70 na unidade de instalação para verificar a posição de aplicação.

• Para obter informações sobre a orientação do DM-D70, consulte a ligação seguinte.

  Orientação do DM-D70

• Coloque o DM-D70 na horizontal.

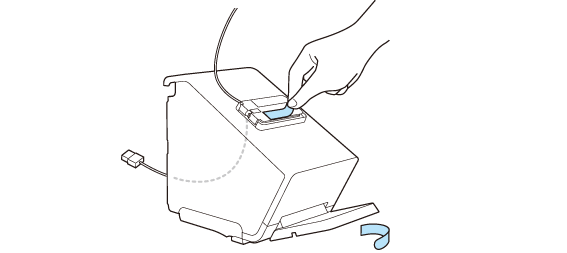

7. Remova as duas folhas de suporte.

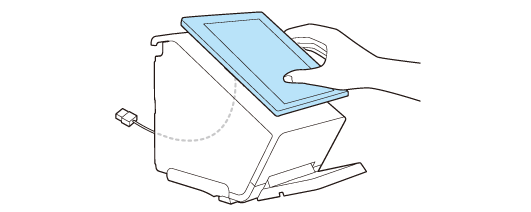

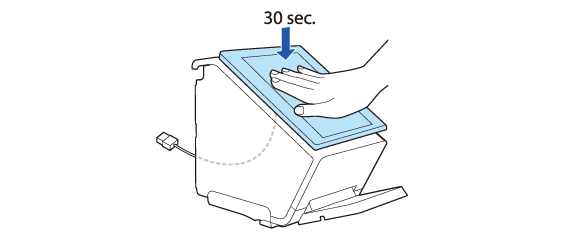

8. Coloque o DM-D70 na unidade de instalação e, em seguida, exerça pressão com firmeza durante cerca de 30 segundos.



9. Ajuste o comprimento do cabo que sai da impressora. Garanta um comprimento suficiente de cabo para evitar que este fique dobrado num ângulo acentuado.

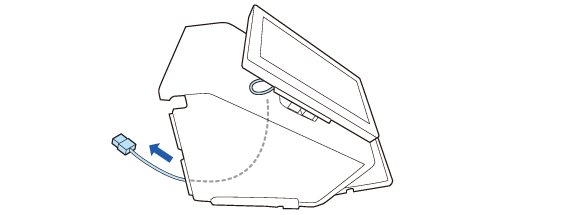

10. Ligue o cabo USB ao conector USB-A.


ADVERTÊNCIA:

Não ligue ao conector de Carregamento do dispositivo USB-A (iPad 2.1A). O conector não pode ser utilizado para o DM-D70.

11. Arrume o excesso de cabo passando-o pelas abraçadeiras existentes em ambos os lados.
