Memasang Tablet Depan

Ikuti prosedur di bawah ini untuk memasang tablet depan ke printer.

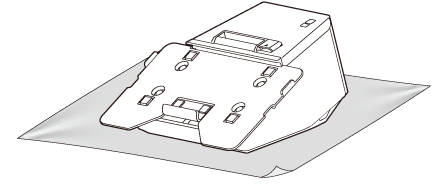

1. Letakkan printer di atas kain lembut atau bantalan.



2. Gunakan tuas pengunci untuk memanjangkan penahan tablet bawah.

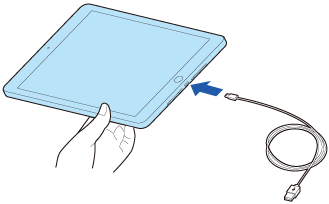

3. Hubungkan kabel ke tablet depan.



4. Tempatkan tablet sedemikian rupa sehingga tepi atasnya menyentuh penahan tablet atas.



5. Angkat penahan tablet bawah untuk menjepit tablet di antara kedua penahan, lalu gunakan tuas pengunci untuk mengencangkan tablet.


PERHATIAN:

Jika ukuran tablet melebihi meja tablet, ganti meja tablet dengan yang besar.

Mengganti Meja Tablet

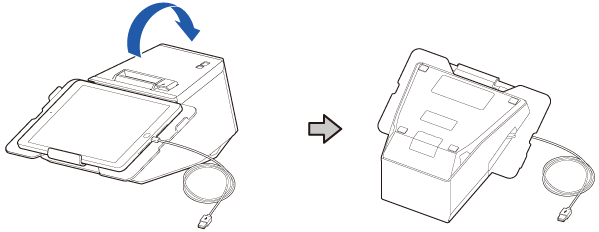

6. Balikkan printer.

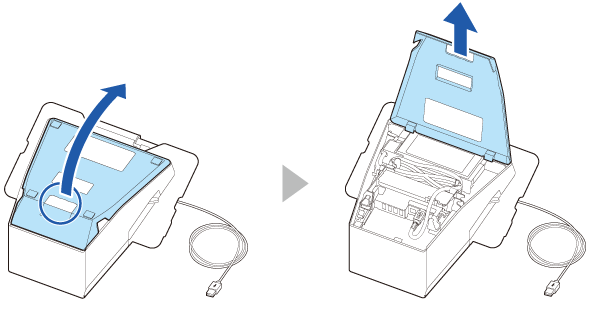

7. Lepaskan penutup bagian bawah.



8. Lepaskan penutup samping.



9. Lepaskan penutup belakang.



10. Lewatkan kabel melalui pengait di samping.

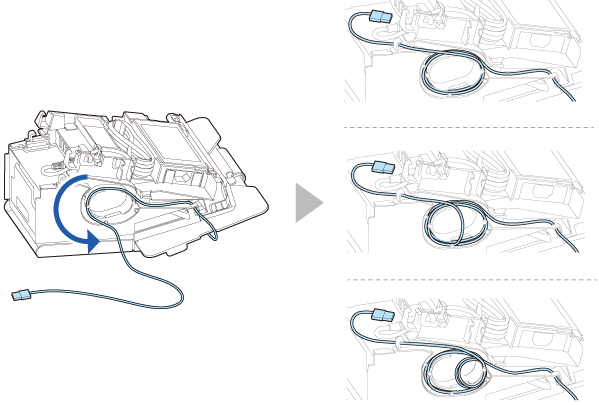

11. Gulung kabel di samping seperti yang ditunjukkan di bawah ini untuk menyesuaikan panjang kabel.

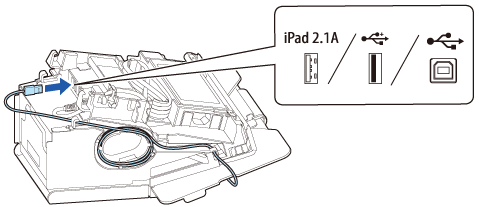

12. Hubungkan kabel ke konektor USB yang sesuai.


Catatan:

Jika tablet Anda tidak boleh dihubungkan ke konektor printer, tarik kabelnya keluar melalui lubang buatan pada printer.
