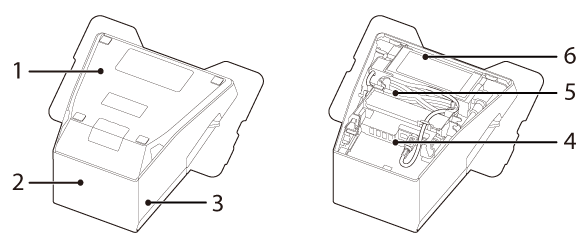

1

Onderklep

Verwijder deze klep bij het aansluiten van interfacekabels op de aansluitingen in de printer.

2

Achterklep

Verwijder deze klep bij het aansluiten van interfacekabels op de aansluitingen in de printer.

3

Zijklep

Verwijder deze klep bij het aansluiten van interfacekabels op de aansluitingen in de printer.

4

Aansluitingen

Voor het aansluiten van diverse apparaten op de printer.

5

DC-kabel

De AC-adapter voorziet de printer van stroom via deze kabel.

6

AC-adapter

Voorziet de printer van stroom.

Gebruik de gespecificeerde AC-adapter (PS-180 (model: M159E). Aansluiten op een onjuiste voedingsbron kan brand veroorzaken.
