De fronttablet monteren

Volg de onderstaande procedure om de fronttablet op de printer te monteren.

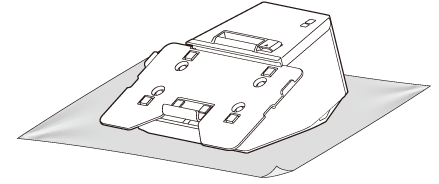

1. Leg de printer op een zachte doek of zacht beschermend materiaal.



2. Bedien de vergrendelingshendel om de onderste tablethouder uit te schuiven.

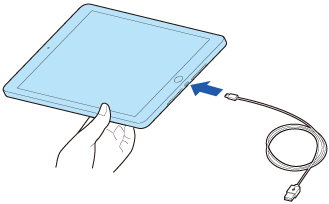

3. Sluit de kabel aan op de fronttablet.



4. Plaats de tablet met de bovenrand tegen de bovenste tablethouder.



5. Verplaats de onderste tablethouder omhoog om de tablet tussen de twee houders te klemmen, en bedien vervolgens de vergrendelingshendel om de tablet vast te zetten.


LET OP:

Als de tablet buiten de tablettafel uitsteekt, vervang de tablettafel dan door een grotere tafel.

De tablettafel vervangen

6. Draai de printer om.

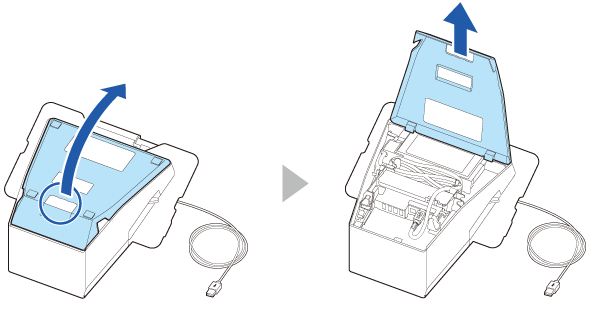

7. Verwijder de onderklep.



8. Verwijder de zijkleppen.



9. Verwijder de achterklep.



10. Leid de kabel door de haak aan de zijkant.

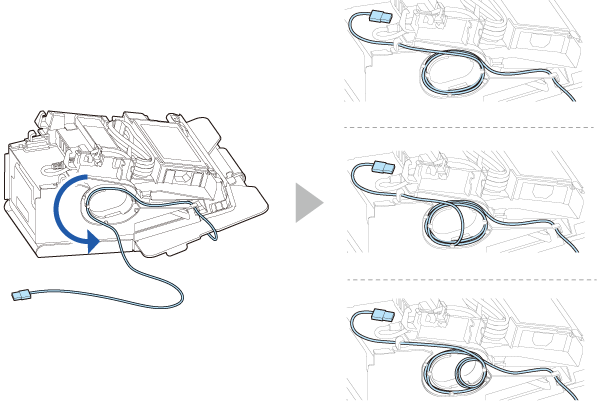

11. Rol de kabel aan de zijkant op, zoals wordt getoond, om de kabellengte aan te passen.



12. Sluit de kabel op de juiste USB-connector aan.


NB:

Als uw tablet niet op de aansluiting van de printer mag worden aangesloten, trek dan de kabel naar buiten door de uitsparing van de printer.
