部件名称和功能

ADF（自动文稿送纸器）盖

取出 ADF 中夹住的原稿时，请打开盖。

ADF 进纸器

自动送入原稿。

ADF 侧导轨

将原稿径直送入本产品。滑动侧导轨至原稿边缘。

ADF 纸托

放置原稿。

ADF 延伸出纸器

存放 ADF 中弹出的 Legal 尺寸原稿。使用 ADF 扫描 Legal 尺寸原稿时，确保拉出延伸出纸器。

ADF 出纸器

存放从 ADF 中弹出的原稿。

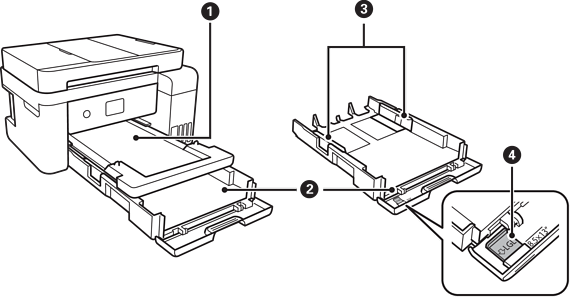

出纸器

存放弹出的打印纸。

进纸器

装入打印纸。

侧导轨

将打印纸径直送入本产品。滑动侧导轨至打印纸边缘。

延伸导纸轨

将此部件滑出可装入超过 A4 尺寸的打印纸。

文稿盖

扫描时阻挡外部光线。

文稿台

放置原稿。

操作面板

用来在本产品上进行设置和执行操作。

前盖

打开后可将打印纸装入进纸器。

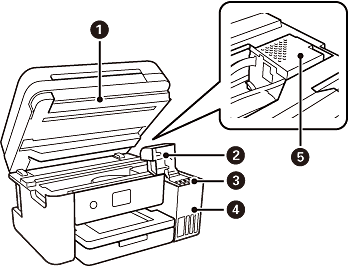

扫描部件

扫描放置的原稿。打开后可向墨仓补充墨水或取出夹纸。此部件通常应保持关闭。

墨仓盖

打开后可向墨仓补充墨水。

墨水储存仓（墨仓）

向打印头提供墨水。

墨仓部件

容纳墨仓。

打印头

墨水从下面的打印头喷嘴喷出。

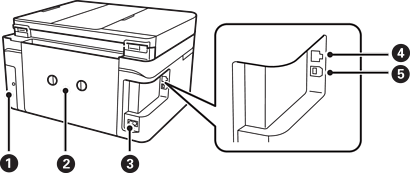

维护箱盖

更换维护箱时取下。维护箱用来收集清洗或打印期间产生的少量多余墨水。

后方护盖

取出夹纸时取下。

交流电入口

连接电源线。

LAN 端口

连接网线。

USB 端口

使用 USB 数据线连接至计算机。
