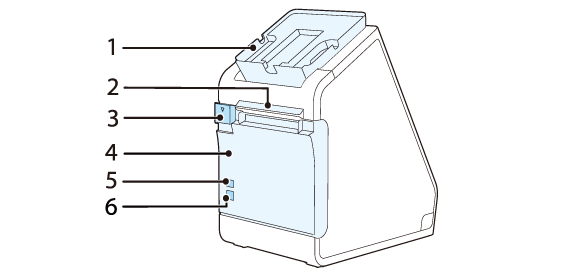

1

Držač prednjeg tableta

Ovdje montirajte prednji tablet.
Možete podesiti kut prednjeg tableta.

2

LED indikator na ploči

LED indikator napajanja: Svijetli prilikom uključivanja pisača.

LED indikator pogreške:
Svijetli: Označava privremenu nedostupnost pisača nakon pogreške (npr. nema papira u roli ili je poklopac papira u roli otvoren).
Trepće: Označava pogrešku, npr. nestanak struje. Kako biste uklonili ovu pogrešku, isključite pisač i ponovo ga uključite.

LED indikator papira: Ako svijetli, znači da nema papira.

LED indikator Wi-Fija:
Svijetli: Označava da je pisač povezan s Wi-Fijem.
Trepće: Označava da je komunikacija trenutačno onemogućena jer IP adresa nije dohvaćena ili zbog drugog razloga.
Isključeno: Označava da pisač nije povezan s Wi-Fijem. Navedeni LED indikator ostaje isključen kada se pisač poveže sa žičanim LAN-om.

LED indikator etherneta:
Svijetli: Označava da je pisač povezan s ethernetom.
Trepće: Označava da je komunikacija trenutačno onemogućena jer IP adresa nije dohvaćena ili zbog drugog razloga.
Isključeno: Označava da pisač nije povezan s ethernetom. Navedeni LED indikator također ostaje isključen kada je pisač povezan s Wi-Fijem.

LED indikator Bluetootha:
Svijetli: Označava da je pisač povezan putem Bluetootha.
Trepće: Označava da pisač čeka uparivanje s drugim uređajem.
Isključeno: Označava da pisač nije povezan putem Bluetootha.

3

Ručica za otvaranje poklopca

Ovom ručicom otvorite poklopac papira u roli.

4

Poklopac papira u roli

Ovaj poklopac otvorite prilikom montiranja ili zamjene papira u roli.

5

Gumb za uvlačenje

Jednom pritisnite ovaj gumb za uvlačenje papira u roli za jednu liniju. Da biste nastavili s uvlačenjem papira u roli, nastavite s pritiskom ovog gumba.

6

Naponska sklopka

Uključuje/isključuje pisač.
