Priprema za montiranje prednjeg tableta

Slijedite postupak u nastavku da biste pripremili montiranje prednjeg tableta na pisač.

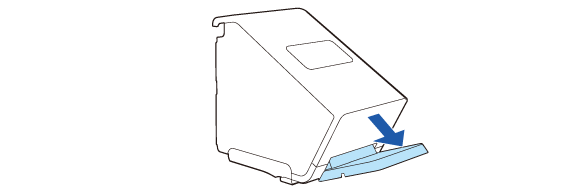

1. Podignite držač prednjeg tableta.



2. Uklonite poklopac odjeljka za stražnji zaslon.



3. Uklonite dva vijka.



4. Uklonite stražnji poklopac.

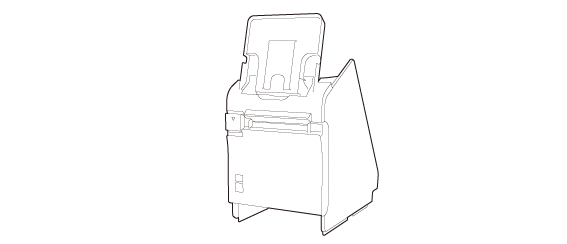

5. Uspravite pisač.

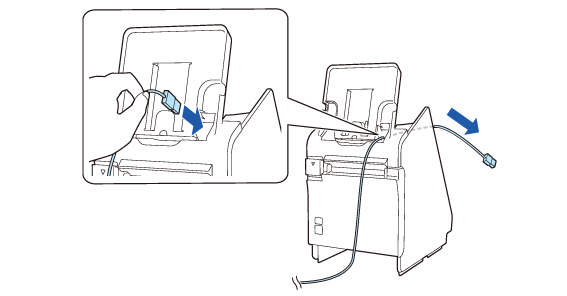

6. Provedite kabel tableta kroz pisač.

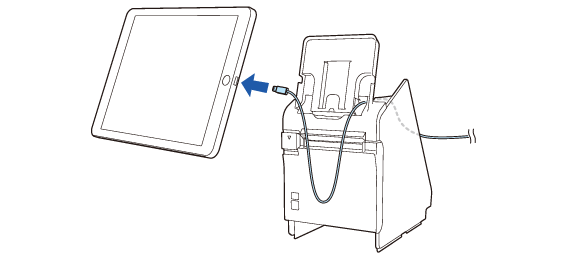

7. Povežite kabel na prednji tablet.

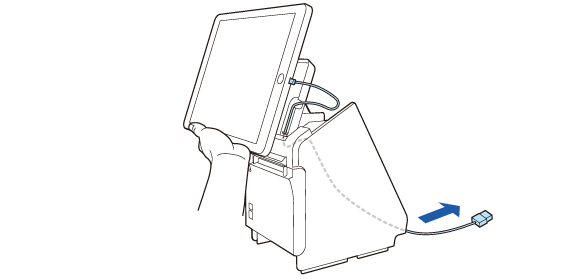

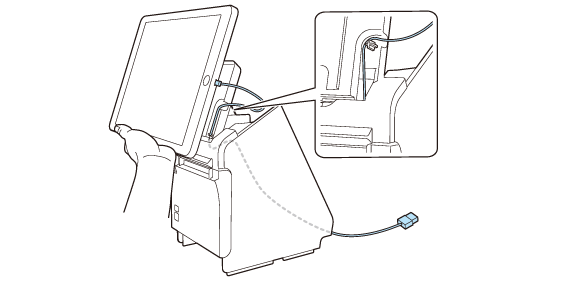

8. Podupirući tablet rukom, podesite duljinu kabela koji izlazi iz pisača. Osigurajte dovoljnu duljinu kabela da se ne bi savijao pod oštrim kutom.



9. Provedite kabel duž jezičca.

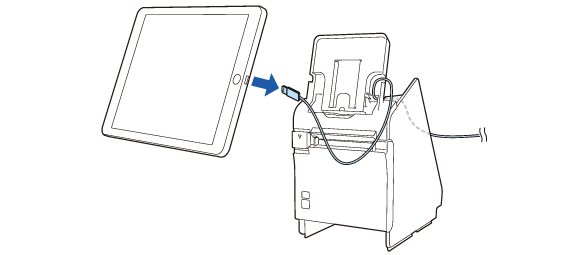

10. Iskopčajte kabel iz tableta.

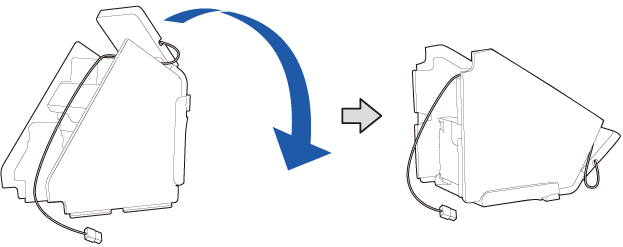

11. Polegnite pisač.

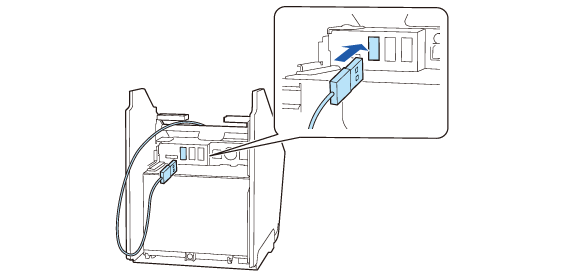

12. Povežite kabel na USB priključak (USB-A – punjenje uređaja).


OPREZ:

• Na poveznici u nastavku potražite informacije o tabletima koji se mogu povezati na USB priključak (USB-A – punjenje uređaja).
  Tableti koji se mogu montirati na pisač

• Ako nije dopušteno povezivanje vašeg tableta na priključak pisača, njegov kabel izvucite kroz izrez pisača.
  Pričvršćivanje donjeg poklopca

13. Provedite kabel kroz središnju obujmicu za kabel, zatim ga provedite kroz obujmice s obje strane.

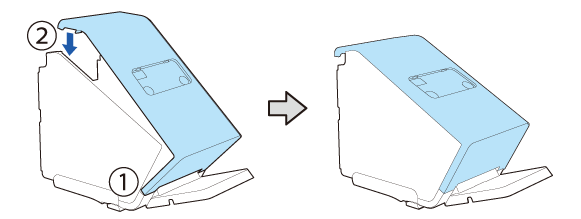

14. Pričvrstite stražnji poklopac.

Kada montirate stražnji zaslon, idite na Montiranje stražnjeg zaslona.

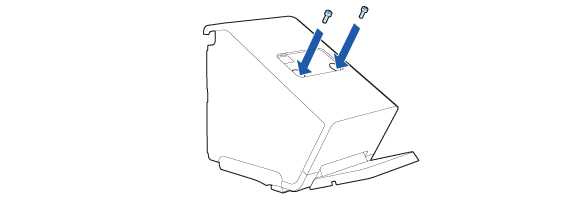

15. Poklopac učvrstite dvama vijcima.

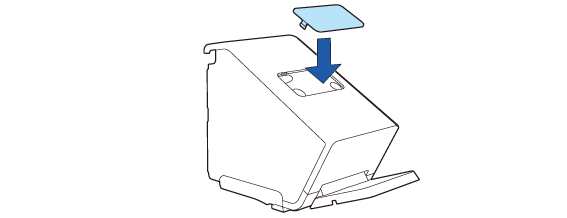

16. Pričvrstite poklopac odjeljka za stražnji zaslon.

Idite na Pričvršćivanje donjeg poklopca.
