Pričvršćivanje dodatka na prednji tablet

Slijedite postupak u nastavku da biste pričvrstili dodatak za prednji tablet na tablet koji će se na pisač montirati kao prednji tablet.

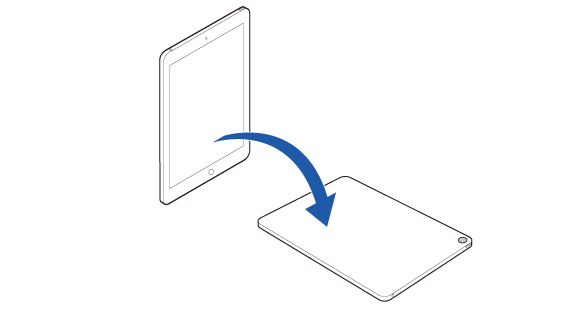

  1. Položite tablet zaslonom okrenutim prema dolje na radnom stolu.

  2. Ako tablet ima kameru, postavite tablet tako da kamera bude u krajnjem desnom kutu.

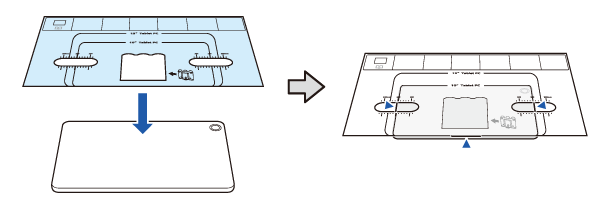

  3. Postavite vodilicu za dodatak na tablet prema smjernicama u nastavku, a zatim učvrstite vodilicu.

      • Izravnajte nabore vodilice što je više moguće.

      • Donji rub vodilice poravnajte s donjim rubom tableta.

      • Iste lijeve i desne mjerne oznake na vodilici poravnajte s bočnim rubovima tableta.

      • Privremeno učvrstite vodilicu na tablet trakom.

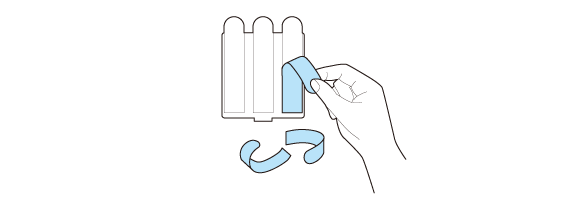

  4. S dodatka za prednji tablet uklonite tri stražnja pokrova.

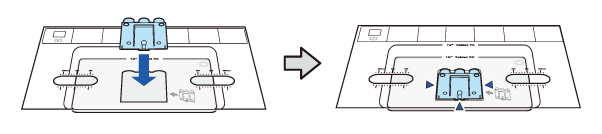

  5. Pričvrstite dodatak kao što je prikazano u nastavku. Pazite da ga ne pričvrstite dijagonalno.

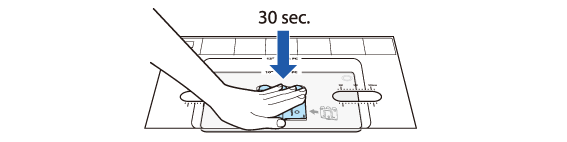

  6. Dodatak držite pritisnutim oko 30 sekundi.

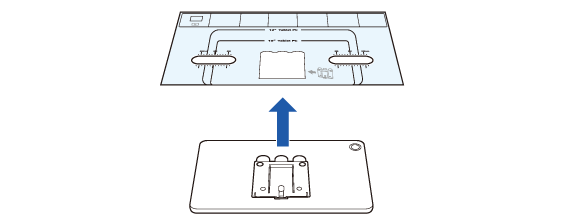

  7. Uklonite vodilicu za dodatak s tableta.
