Gore > Nazivi dijelova > Dolje

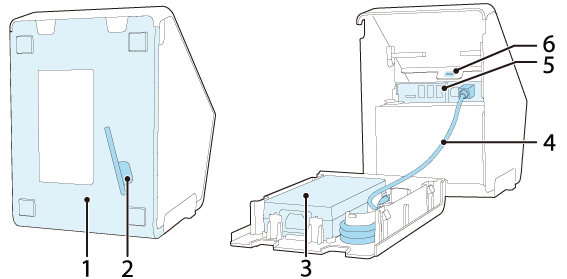

Dolje
|
1 |
Donji poklopac |
Ovaj poklopac uklonite kada kabele sučelja povezujete na priključke unutar pisača. |
|
2 |
Udubljenje za šesterokutni ključ |
Pohranjuje šesterokutni ključ. |
|
3 |
AC prilagodnik |
Napaja pisač. |
|
4 |
DC kabel |
AC prilagodnik napaja pisač putem ovog kabela. |
|
5 |
Priključci |
Za priključivanje raznih uređaja na pisač. |
|
6 |
Sigurnosni utor |
Ovdje pričvrstite alat za zaštitu od krađe kao što je žica. |

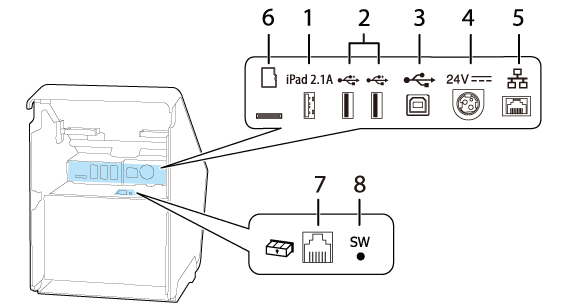

Priključci
Priključci se nalaze unutar pisača.
|
1 |
USB priključak (USB-A – punjenje uređaja) Boja USB priključka: bijela |
Povezuje USB kabel tableta. Omogućuje komunikaciju s tabletom dok se tablet puni. Ako je tablet iOS uređaj, a pisač je povezan na mrežu, pristup internetu dostupan je putem priključka Lightning na USB kabelu. |
|
2 |
USB priključak (A tip) Boja USB priključka: crna |
Povezuje USB kabel perifernog uređaja kao što je bežična LAN jedinica, zaslon ili ručni skener. |
|
3 |
USB priključak (B tip) |
Priključivanje USB kabela za spajanje računala. |
|
4 |
Priključak za napajanje |
Priključivanje DC kabela za AC prilagodnik. |
|
5 |
Ethernet priključak |
Priključivanje 10BASE-T/100BASE-TX LAN kabela. |
| 6 |
Utor microSD kartice |
Za posebnu svrhu. Nije za svakodnevnu upotrebu. Za dodatne pojedinosti obratite se kvalificiranom stručnom osoblju. |
|
7 |
Priključak ladice za gotovinu |
Priključivanje modularnog kabela za ladicu blagajne. |
|
8 |
Statusni gumb |
Pomoću ovog gumba možete ispisati status putem sučelja ili inicirati postavke na sučeljima. |
Napomena:O USB priključku (USB-A – punjenje uređaja, bijeli USB priključak)
-
Za svoj tablet, pametni telefon ili USB uređaj upotrebljavajte originalni USB kabel.
-
Ovisno o funkciji punjenja vašeg uređaja, uređaj možda nećete moći puniti putem pisača.
-
Za početak punjenja možda će biti potrebno nekoliko sekundi radi postavljanja optimalne vrijednosti struje za punjenje povezanog uređaja. Punjenje se može privremeno zaustaviti neposredno nakon povezivanja uređaja.
-
Ako je povezan uređaj koji zahtijeva struju koja prekoračuje nazivnu struju USB priključka (USB-A – punjenje uređaja), punjenje se zaustavlja.
-
Ovisno o uvjetima upotrebe ili postavkama uređaja, kao što su maksimalna svjetlina zaslona ili onemogućavanje funkcije mirovanja, uređaj se možda neće napuniti na 100%.
-
Tvrtka Seiko Epson Corporation ne preuzima odgovornost za ekonomsku štetu ili probleme nastale uslijed neuspjelog punjenja povezanog uređaja zbog kvara ili neispravnosti proizvoda.
-
Kada se tabletno računalo poveže s priključkom USB-A – punjenje uređaja, funkcija Bluetooth pisača onemogućena je. Da biste punili uređaj dok je povezan putem funkcije Bluetooth, promijenite postavku opcije Interface selection (Odabir sučelja) na „Bluetooth only” (Samo Bluetooth). Dodatne pojedinosti potražite u vodiču Technical Reference Guide. No u tom je slučaju maksimalno dolazno napajanje ograničeno na 0,5 A, što možda neće biti dovoljno za punjenje nekih vrsta tableta. Upotrijebite tablet nakon odgovarajućeg testiranja i procjene.
-
Kada Android uređaj povezujete na priključak USB-A – punjenjeuređaja radi razmjene podataka, provjerite ispunjava li uređaj sljedeće zahtjeve.
Zahtjevi: Verzija Androida 10 ili novija s verzijom kernela 4.9.15 ili novijom
Međutim, tvrtka Epson ne jamči normalan rad svih Android uređaja čak i ako ispunjavaju zahtjeve. Provedite nekoliko testova prije upotrebe uređaja.
-
Ako je pisač povezan s kabelskom mrežom, iOS tablet koji je povezan s pisačem putem USB priključka može pristupiti mreži putem priključka Lightning na USB kabelu. Dodatne pojedinosti potražite u odjeljku „Network Tethering” (Mrežno povezivanje) vodiča Technical Reference Guide.
