Montaggio/smontaggio del tablet anteriore
Procedere come segue per montare o smontare il tablet anteriore.
Nota:Per fissare il tablet anteriore sono disponibili due tipi di viti. Utilizzare la vite più adatta a seconda dei casi.
-
Vite a testa zigrinata
È possibile serrare o allentare la vite a mano per montare o smontare facilmente il tablet.
-
Vite
Per serrare o allentare la vite è necessaria la chiave a brugola in dotazione. In questo modo, è possibile prevenire il furto del tablet.
Montaggio del tablet anteriore
-

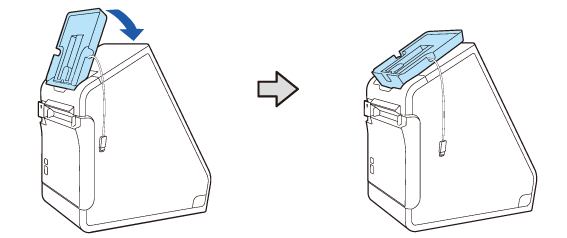

Inclinare all'indietro il ripiano tablet anteriore.
-

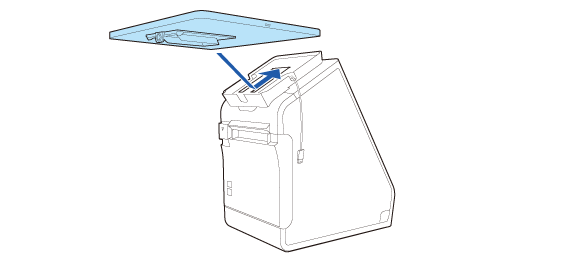

Inserire il tablet nel ripiano.
-

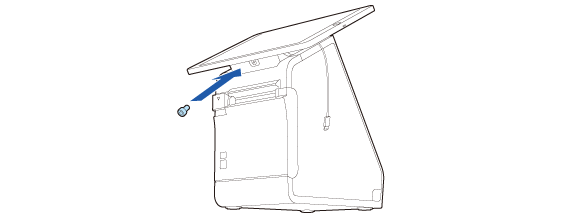

Fissare il tablet con la vite a testa zigrinata o la vite in dotazione.
-

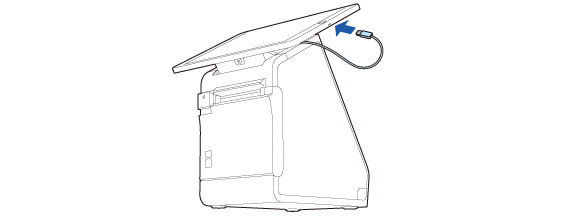

Collegare il cavo al tablet.
Regolazione dell'angolo del tablet anteriore
Per leggere più agevolmente lo schermo, è possibile regolare l'angolo del tablet anteriore.

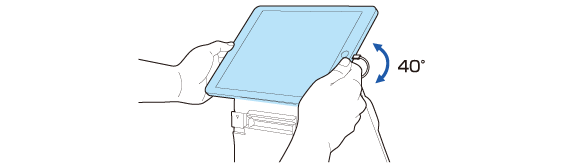

Tenere il tablet dai bordi con entrambe le mani e cambiarne l'angolazione. L'angolo può essere regolato in modo continuo entro un intervallo di 40 gradi.
ATTENZIONE:Non tentare di inclinare il tablet anteriore oltre l'intervallo di regolazione e non regolare l'angolo tenendo il tablet dal bordo superiore. In caso contrario, il tablet e la stampante potrebbero subire una forza eccessiva e danneggiarsi.
Smontaggio del tablet anteriore
-

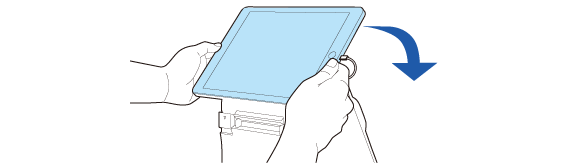

Inclinare all'indietro il tablet anteriore.
-

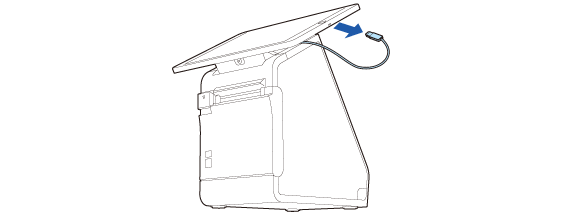

Scollegare il cavo dal tablet.
-
Rimuovere la vite e smontare il tablet anteriore.
Custodire la vite prestando attenzione a non smarrirla.
