Preparazione per il montaggio del tablet anteriore

Procedere come segue per preparare il montaggio del tablet anteriore sulla stampante.

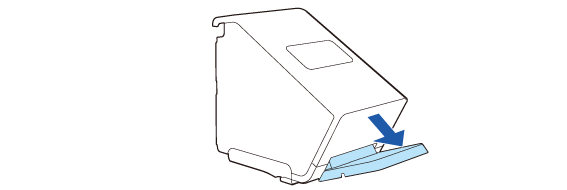

1. Sollevare il ripiano tablet anteriore.

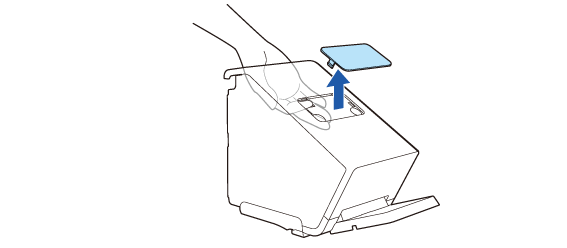

2. Rimuovere il coperchio sezione display posteriore.

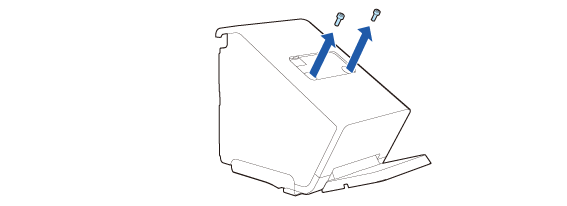

3. Rimuovere le due viti.

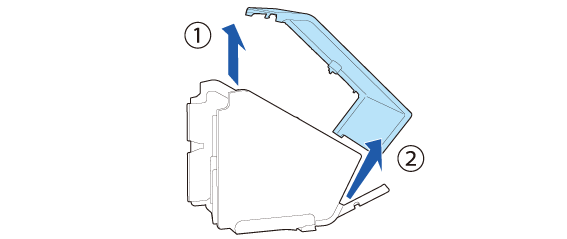

4. Rimuovere il coperchio posteriore.



5. Alzare la stampante.

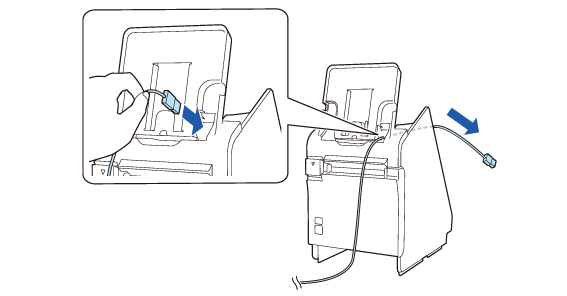

6. Far passare il cavo del tablet attraverso la stampante.

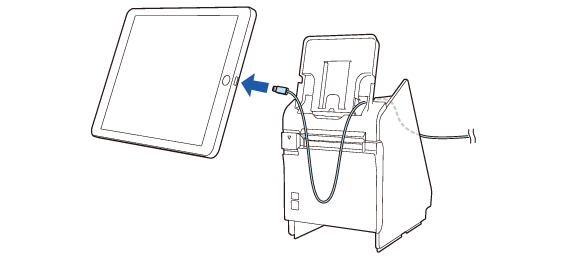

7. Collegare il cavo al tablet anteriore.

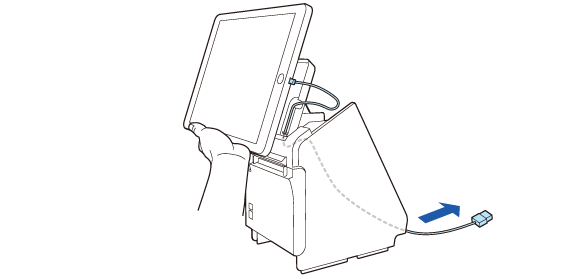

8. Sorreggendo il tablet con la mano, regolare la lunghezza del cavo che esce dalla stampante. La lunghezza deve essere tale da evitare che il cavo formi un angolo troppo stretto.

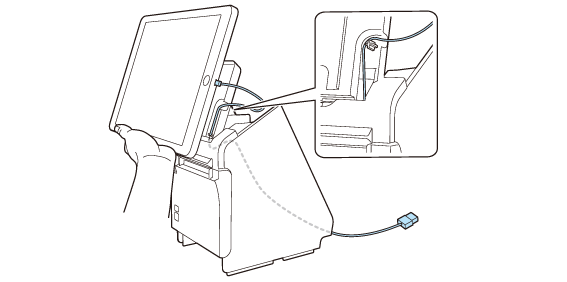

9. Far passare il cavo lungo il fermacavo.

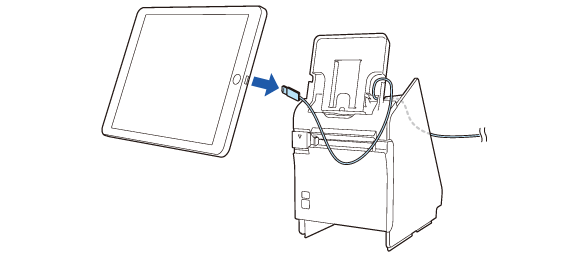

10. Scollegare il cavo dal tablet.

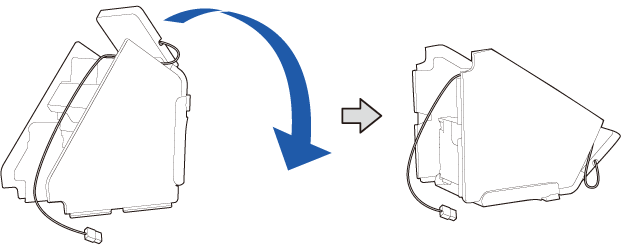

11. Adagiare la stampante.

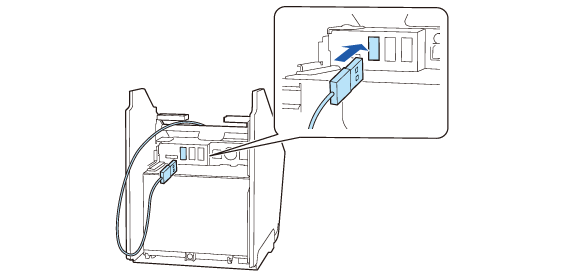

12. Collegare il cavo al connettore USB (USB-A - Ricarica dispositivo).


ATTENZIONE:

• Selezionare il seguente collegamento per informazioni sui tablet che possono essere collegati al connettore USB (USB-A - Ricarica dispositivo).
  Tablet installabili sulla stampante

• Se non si riesce a collegare il tablet al connettore della stampante, far uscire il cavo dall'apertura della stampante.
  Montaggio del coperchio inferiore

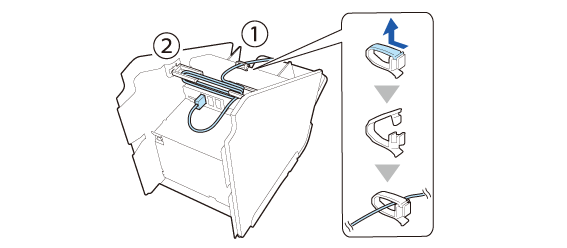

13. Far passare il cavo nel fermacavo centrale, quindi avvolgerlo ai morsetti su entrambi i lati.

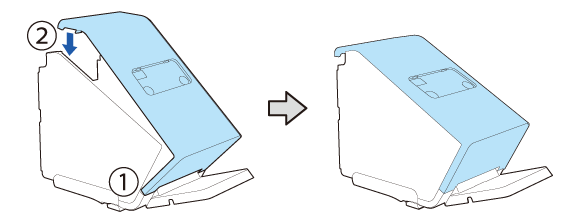

14. Rimontare il coperchio posteriore.

Per montare un display posteriore, vedere Montaggio del display posteriore.

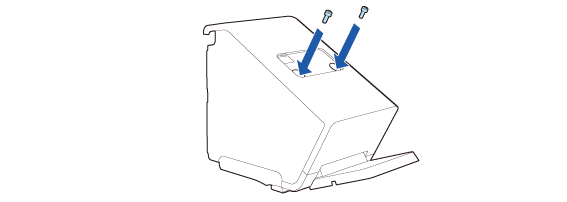

15. Fissare il coperchio con le due viti.

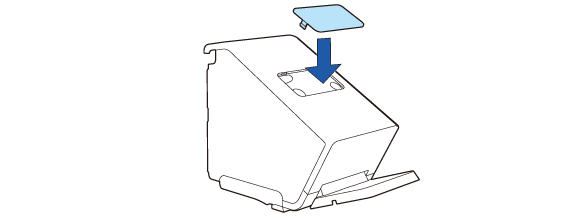

16. Fissare la sezione display posteriore.

Vedere Montaggio del coperchio inferiore.
