Orientamento dell'unità DM-D70

L'unità DM-D70 può essere montata sulla stampante come display posteriore sia con orientamento orizzontale che verticale. Montare l'unità DM-D70 secondo uno degli orientamenti utilizzabili dal software applicativo.

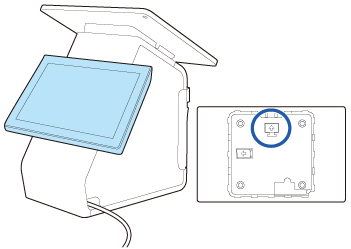

Orientamento orizzontale

Montare l'unità DM-D70 facendo corrispondere il suo orientamento con il contrassegno indicato sul suo lato posteriore.

Orientamento verticale

Per via delle caratteristiche dell'unità DM-D70, lo schermo può apparire scuro a seconda dell'angolazione da cui viene guardato. Scegliere uno dei due metodi di installazione seguenti, Normale o Capovolto, a seconda dell'angolazione da cui lo schermo viene guardato.

Assicurarsi di far corrispondere il suo orientamento con il contrassegno indicato sul suo lato posteriore.

Normale	Capovolto
Lo schermo appare luminoso quando è visto dal lato sinistro e scuro quando è visto dal lato destro.	Lo schermo appare luminoso quando è visto dal lato destro e scuro quando è visto dal lato sinistro. Quando si monta l'unità DM-D70 in questo modo, invertire l'orientamento del display in verticale utilizzando DM-D70 Utility, TM-m30II Utility o TM Utility.

Come ottenere e utilizzare l'utility

Come ottenerla

Scaricare una delle seguenti utility dal sito web indicato di seguito.

Per i clienti in Nord America www.epson.com/support/

Per i clienti in altri paesi https://epson.sn

• DM-D70 Utility (per Windows)

• TM-m30II Utility Ver.1.20 o successiva (per Windows)

• TM Utility Ver.3.18.0 o successiva (per Android/iOS)

Come utilizzarla

Avviare l'utility e impostare [Impostazioni di visualizzazione] - [Direzione del display] su [Capovolto] per ribaltare lo schermo verticalmente.

Smontaggio dell'unità DM-D70

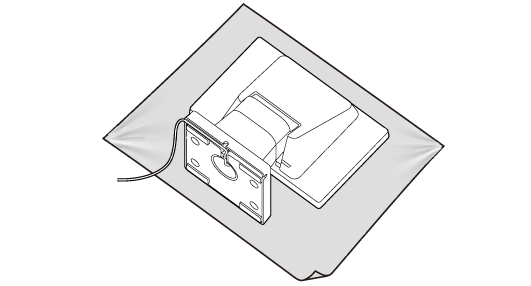

1. Appoggiare il prodotto su un panno morbido o simili con lo schermo verso il basso.

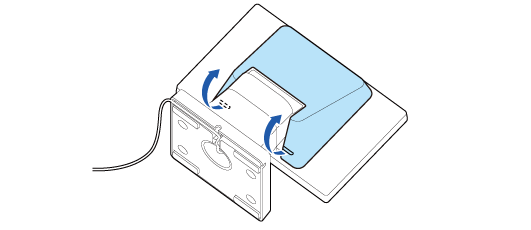

2. Rimuovere il coperchio posteriore.

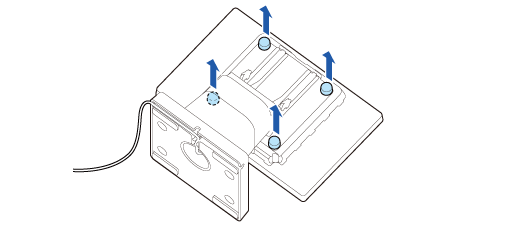

3. Rimuovere le quattro viti.

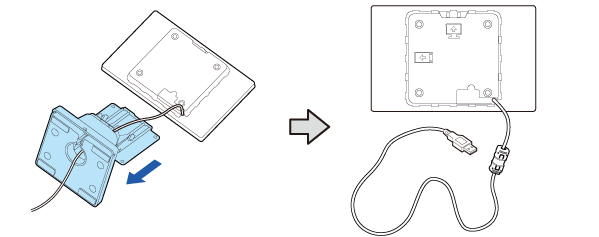

4. Rimuovere il supporto, quindi estrarre il cavo USB dal supporto.

Nota:

Quando si monta l'unità DM-D70 con orientamento verticale

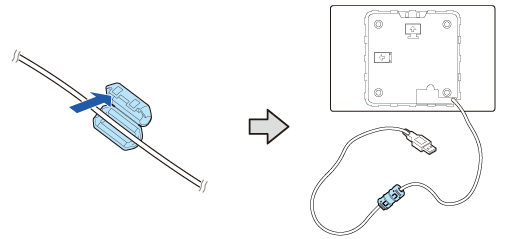

Al cavo USB dell'unità DM-D70 è stato collegato un nucleo in ferrite. Se si monta l'unità DM-D70 con orientamento verticale, il nucleo di ferrite non può essere conservato all'interno della stampante a meno che non venga cambiata la posizione del nucleo in ferrite. Se si desidera conservare il nucleo in ferrite all'interno della stampante, spostarlo prima al centro del cavo USB.

ATTENZIONE:

Non rimuovere il nucleo in ferrite dal cavo USB. Se si utilizza l'unità DM-D70 senza il nucleo in ferrite, l'unità DM-D70 potrebbe non funzionare correttamente a causa del rumore elettrico.

Montaggio dell'unità DM-D70 nella stampante

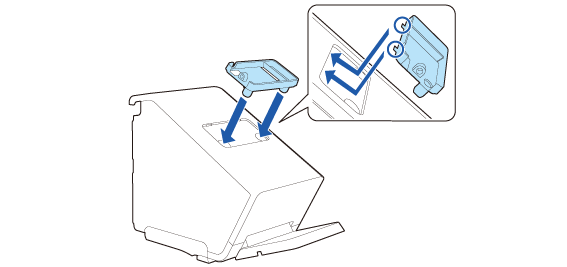

1. Agganciare l'attacco display posteriore.

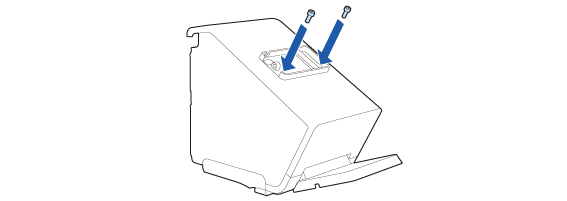

2. Fissare l'attacco con le due viti.

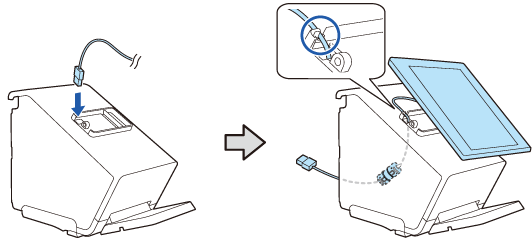

3. Far passare il cavo dell'unità DM-D70 attraverso la stampante.

Inserire il nucleo in ferrite all'interno della stampante.

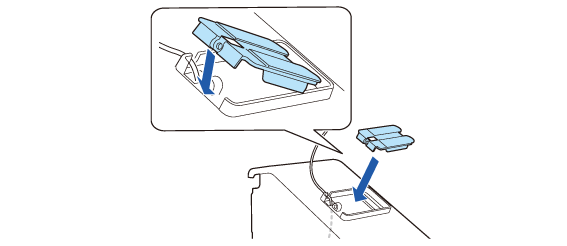

4. Montare il supporto display posteriore.

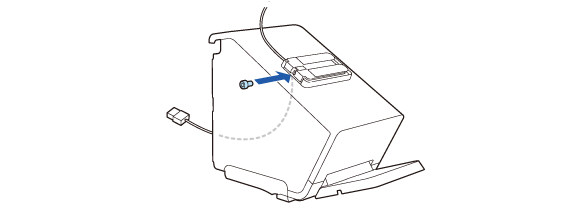

5. Fissarlo con la vite in dotazione.

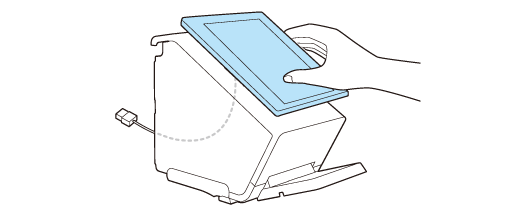

6. Appoggiare l'unità DM-D70 sul supporto per controllare la posizione in cui verrà fissata con l'adesivo.

• Per maggiori informazioni sull'orientamento dell'unità DM-D70, vedere il seguente link.

  Orientamento dell'unità DM-D70

• Posizionare l'unità DM-D70 orizzontalmente.

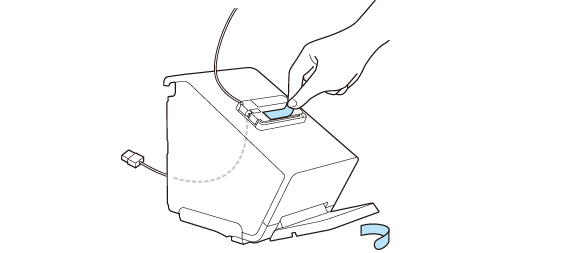

7. Rimuovere la carta di rivestimento dalle due strisce.

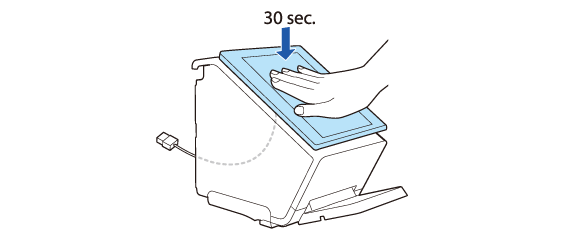

8. Appoggiare l'unità DM-D70 sul supporto e premere con decisione per circa 30 secondi.

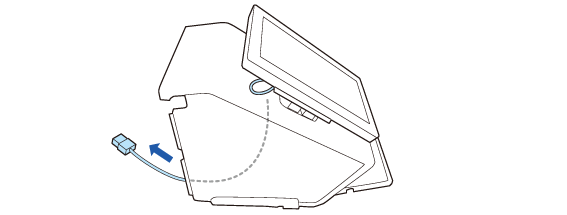

9. Regolare la lunghezza del cavo che esce dalla stampante. La lunghezza deve essere tale da evitare che il cavo formi un angolo troppo stretto.

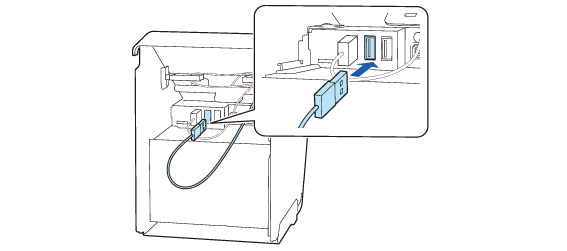

10. Collegare il cavo USB al connettore USB-A.


ATTENZIONE:

Non collegare al connettore USB-A - Ricarica dispositivo (iPad 2.1A). Il connettore non può essere utilizzato per l'unità DM-D70.

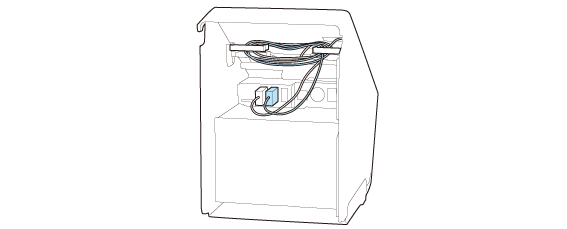

11. Avvolgere il cavo in eccesso nei morsetti su entrambi i lati.
