Montaggio del coperchio inferiore

Procedere come segue per montare il coperchio inferiore.

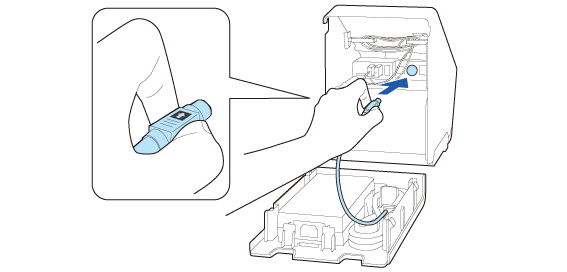

1. Collegare il cavo CC al connettore alimentazione.

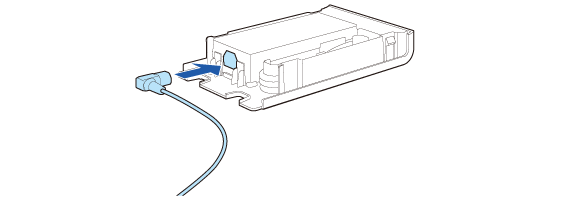

2. Collegare il cavo CA all'adattatore CA.



3. Sollevare il coperchio inferiore e premerlo orizzontalmente verso il corpo della stampante per agganciarlo.

Prestare attenzione a non comprimere i cavi tra i bordi.


Nota:
• Prestare attenzione a non premere l'adattatore CA. In caso contrario, l'adattatore CA potrebbe sganciarsi. Collegamento dell'adattatore CA

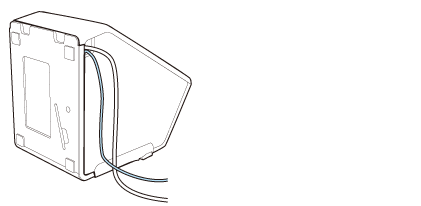

• Se non si riesce a collegare il dispositivo utilizzato come tablet anteriore o display posteriore al connettore della stampante, far uscire il cavo del dispositivo dall'apertura della stampante.



4. Alzare la stampante.
