Montaggio del supporto sul tablet anteriore

Procedere come segue per installare il supporto su un tablet da montare sulla stampante in posizione anteriore.

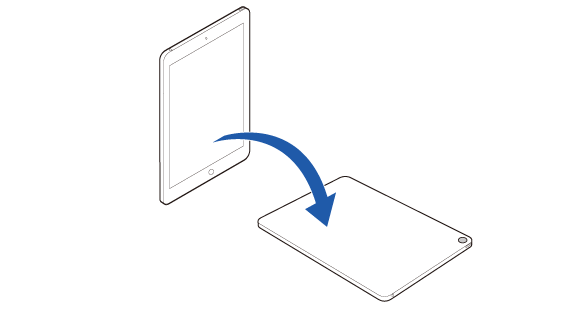

1. Appoggiare il tablet sul piano di lavoro con lo schermo rivolto in basso.

Se il tablet è dotato di fotocamera, posizionarlo in modo che la fotocamera si trovi nell'angolo anteriore destro.



2. Posizionare la maschera di fissaggio sul tablet come indicato di seguito, quindi fissare la maschera.

• Lisciare il più possibile eventuali pieghe della maschera.

• Allineare il bordo inferiore della maschera con il bordo inferiore del tablet.

• Allineare gli stessi segni della scala destra e sinistra sulla maschera con i bordi laterali del tablet.

• Fissare temporaneamente la maschera al tablet con un pezzo di nastro.



3. Rimuovere la carta di rivestimento dalle tre strisce del supporto tablet anteriore.

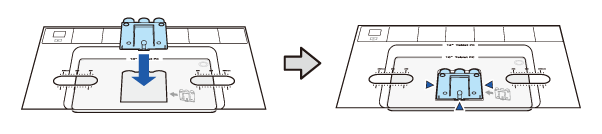

4. Applicare il supporto come illustrato di seguito. Prestare attenzione a non applicarlo diagonalmente.



5. Premere saldamente il supporto per circa 30 secondi.



6. Rimuovere la maschera di fissaggio dal tablet.
