Montaggio del display posteriore

Procedere come segue per montare il display posteriore sulla stampante.

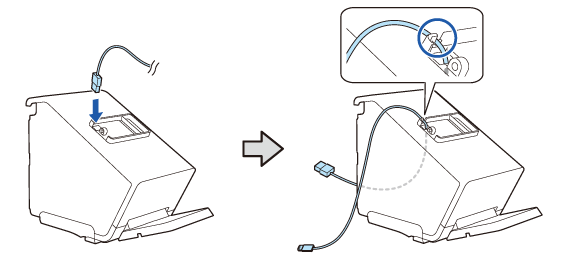

1. Agganciare l'attacco display posteriore.



2. Fissare l'attacco con le due viti.



3. Far passare il cavo del display attraverso la stampante.

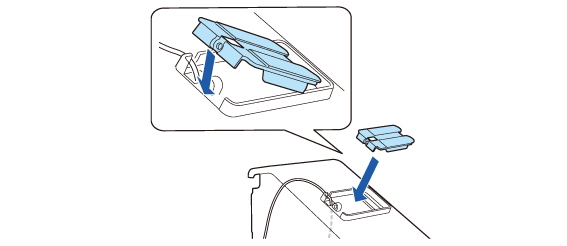

4. Montare il supporto display posteriore.

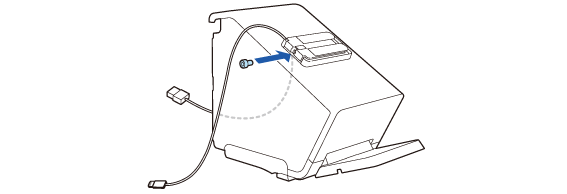

5. Fissarlo con la vite in dotazione.

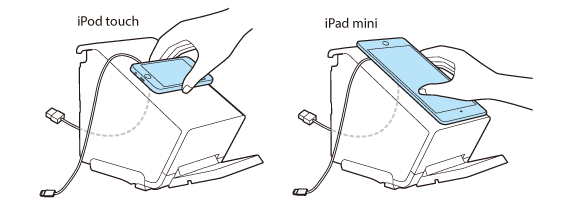

6. Appoggiare il display sul supporto per controllare la posizione in cui verrà fissato con l'adesivo.

• Posizionare il display orizzontalmente.

• Per iPod touch, il connettore deve essere orientato verso la vite.

• Per iPad mini, il connettore deve essere orientato verso il lato inferiore della stampante.

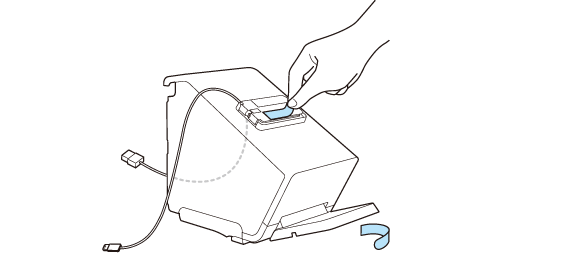

7. Rimuovere la carta di rivestimento dalle due strisce.

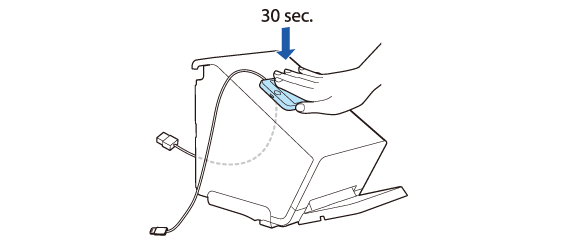

8. Appoggiare il dispositivo sul supporto e premere con decisione per circa 30 secondi.

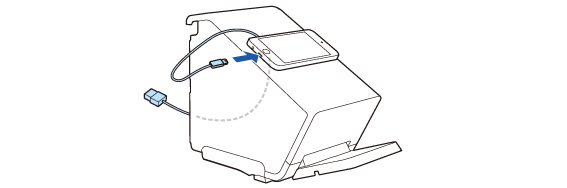

9. Collegare il cavo al dispositivo.

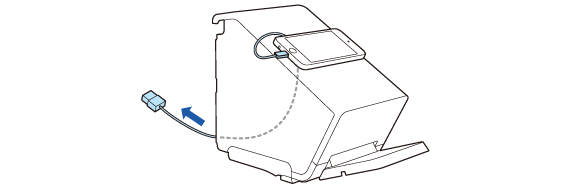

10. Regolare la lunghezza del cavo che esce dalla stampante. La lunghezza deve essere tale da evitare che il cavo formi un angolo troppo stretto.



11. Collegare il cavo al connettore USB-A.


ATTENZIONE:

• Selezionare il seguente collegamento per informazioni sui display che possono essere collegati al connettore USB-A.
  Tablet installabili sulla stampante

• Se non si riesce a collegare il dispositivo al connettore della stampante, far uscire il cavo dall'apertura della stampante.
  Montaggio del coperchio inferiore

12. Avvolgere il cavo in eccesso nei morsetti su entrambi i lati.
