/ יסודות המדפסת / שמות החלקים ותפקידיהם

שמות החלקים ותפקידיהם

	מכסה ADF (מזין מסמכים אוטומטי)	יש לפתוח כאשר מסלקים מסמכים מקוריים שנתקעו ב-ADF.
	מגש קלט של ADF	מזין מסמכים מקוריים אוטומטית.
	מוליך הקצוות ADF	מזין מסמכים מקוריים ישר למדפסת. החלק עד לקצה של המסמכים המקוריים.
	תמיכת מסמכים של ADF	תומך במסמכי מקור.
	מגש פלט של ADF	מחזיק את המסמכים המקוריים שנפלטו מ-ADF.

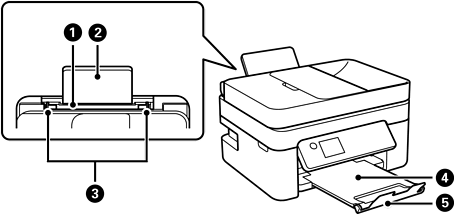

	הזנת נייר אחורית	הכנסת דף.
	תמיכת נייר	תומך בנייר המוטען.
	מוליך הקצוות	הזנת הנייר ישר אל תוך המדפסת. החלק לאורך קצוות דף הנייר.
	מגש פלט	החזקת דפי הנייר שיוצאים.
	מעצור	מונע מתדפיסים ליפול מתוך מגש הפלט.

	מכסה מסמכים	חוסם אור חיצוני במהלך הסריקה.
	זכוכית הסורק	הנח את עותקי המקור.
	לוח בקרה	מעיד על המצב של המדפסת ומאפשר לך להגדיר הגדרות הדפסה.

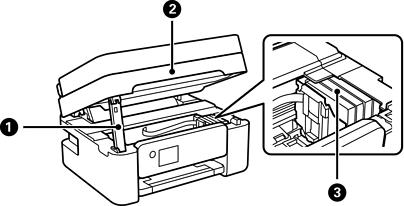

	תומכת יחידת הסורק	תומכת ביחידת הסורק.
	יחידת הסורק	סריקת המקור. בעת החלפה של מחסניות דיו או שחרור של נייר תקוע‏, יש לפתוח את המדפסת.
	מחזיק מחסניות הדיו	התקנה של מחסניות הדיו. הדיו מוזרק מנחירי ראש ההדפסה.

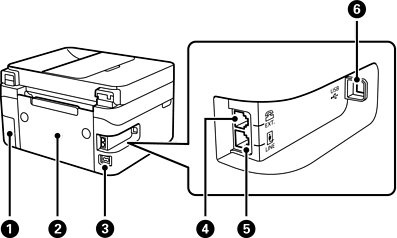

	מכסה קופסת התחזוקה	הסר בעת החלפת קופסת התחזוקה. תיבת התחזוקה היא מיכל שאוסף כמות קטנה מאוד של דיו עודף במהלך הניקוי או ההדפסה.
	מכסה אחורי	הוצא כדי להסיר נייר תקוע.
	כניסת AC	חיבור כבל החשמל.
	יציאת EXT.	מחברת התקני טלפון חיצוניים.
	יציאת LINE	מחברת קו טלפון.
	יציאת USB	חיבור כבל USB כדי לחבר את המוצר למחשב.
