Nazivi dijelova i funkcije
|
|
Poklopac automatskog ulagača dokumenata (ADF) |
Otvorite prilikom uklanjanja izvornika zaglavljenih unutar ADF-a. |
|
|
Ulazna ladica ADF-a |
Automatski uvlači izvornike. |
|
|
Rubna vodilica ADF-a |
Usmjeravaju izvornike izravno u pisač. Pomiče se do ruba izvornika. |
|
|
Potpora dokumenta na automatskom ulagaču dokumenta (ADF) |
Podržava izvornike. |
|
|
Izlazni pretinac ADF |
Prihvaća izvornike izbačene iz ADF-a. |
|
|

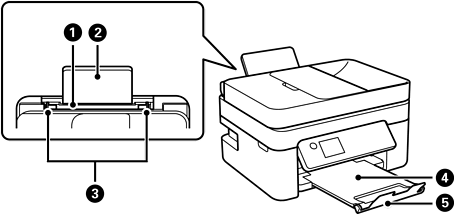

Stražnji ulagač papira |
Uvlači papir. |
|
|
Oslonac za papir |
Pridržava umetnuti papir. |
|
|
Rubna vodilica |
Usmjerava papir izravno u pisač. Pomaknite je do rubova papira. |
|
|
Izlazni pretinac |
Pridržava izbačeni papir. |
|
|
Graničnik |
Sprječava ispadanje ispisanih stranica iz izlaznog pretinca. |
|
|
Poklopac za dokumente |
Blokira vanjsko svjetlo pri skeniranju. |
|
|
Staklo skenera |
Postavite izvornike. |
|
|
Upravljačka ploča |
Označava status pisača i omogućava odabir postavki ispisa. |
|
|

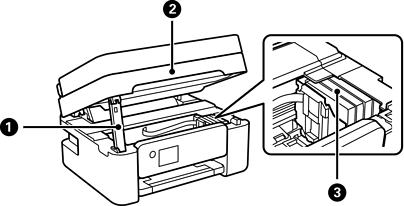

Oslonac jedinice skenera |
Podupire jedinicu skenera. |
|
|
Jedinica skenera |
Skenira postavljene izvornike. Otvorite prilikom zamjene spremnika s tintom ili kada želite ukloniti zaglavljeni papir unutar pisača. |
|
|
Držač spremnika s tintom |
Instalirajte spremnike s tintom. Tintu izbacuju mlaznice ispisne glave. |
|
|

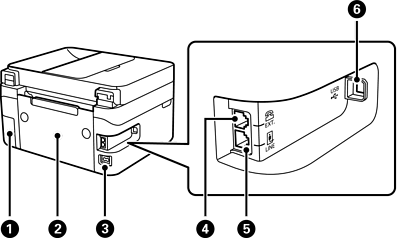

Poklopac kutije za održavanje |
Uklonite kod zamjene kutije za održavanje. Kutija za održavanje je spremnik u kojem se prikuplja vrlo mala količina viška tinte tijekom čišćenja ili ispisivanja. |
|
|
Stražnji poklopac |
Uklonite prilikom uklanjanja zaglavljenog papira. |
|
|
AC ulaz |
Služi kao priključak za kabel za napajanje. |
|
|
Ulaz EXT. |
Služi za spajanje s vanjskim telefonskim uređajima. |
|
|
Ulaz LINE |
Služi za spajanje s telefonskom linijom. |
|
|
USB ulaz |
Povezuje USB kabel radi spajanja s računalom. |
