Názvy dielov a funkcie
|
|
Kryt automatického podávača dokumentov ADF |
Otvorte pri odstraňovaní zaseknutých originálov z ADF. |
|
|
Vstupný zásobník ADF |
Originály automaticky podáva. |
|
|
Postranná vodiaca lišta ADF |
Podávajú originály priamo do tlačiarne. Posuňte ich k okrajom originálov. |
|
|
Podpera pre dokumenty v ADF |
Slúži ako opora pre originály. |
|
|
Výstupný zásobník ADF |
Zbiera originály vysunuté z ADF. |
|
|

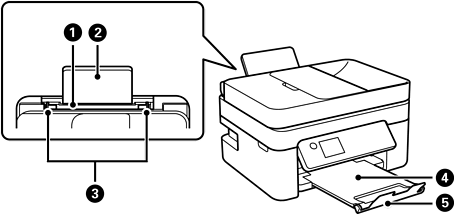

Zadný podávač papiera |
Slúži na vloženie papiera. |
|
|
Podpera papiera |
Podopiera vložený papier. |
|
|
Postranná vodiaca lišta |
Podávajú papier priamo do tlačiarne. Posuňte ich k hranám papiera. |
|
|
Výstupný zásobník |
Drží vysunutý papier. |
|
|
Zarážka |
Chráni pred vypadnutím výtlačkov z výstupného zásobníka. |
|
|
Kryt na dokumenty |
Blokuje vonkajšie svetlo pri skenovaní. |
|
|
Sklo skenera |
Vložte originály. |
|
|
Ovládací panel |
Označuje stav tlačiarne a umožňuje robiť nastavenia tlače. |
|
|

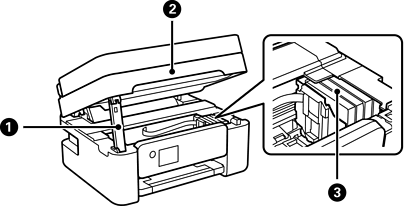

Opora jednotky skenera |
Slúži na oporu jednotky skenera. |
|
|
Jednotka skenera |
Skenuje položené originály. Otvára sa pri výmene atramentových kaziet alebo odstraňovaní papiera zaseknutého vo vnútri tlačiarne. |
|
|
Držiak atramentových kaziet |
Vložte atramentové kazety. Atrament sa vytláča z dýz tlačovej hlavy. |
|
|

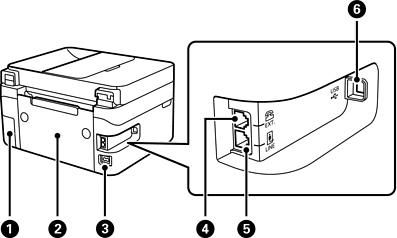

Kryt skrinky údržby |
Odoberte ho pri výmene skrinky údržby. Údržbová kazeta je zásobník, v ktorom sa zhromažďuje malé množstvo zvyškov atramentu počas čistenia alebo tlače. |
|
|
Zadný kryt |
Pri odstraňovaní zaseknutého papiera vyberte. |
|
|
Vstup pre striedavý prúd |
Slúži na pripojenie napájacieho kábla. |
|
|
Port EXT. |
Slúži na pripojenie vonkajších telefónnych zariadení. |
|
|
Port LINE |
Slúži na pripojenie telefónnej linky. |
|
|
Port USB |
Pripája USB kábel na pripojenie k počítaču. |
