Imena delov in funkcije
|
|
Pokrov samodejnega podajalnika dokumentov (ADF) |
Odprite pri odstranjevanju zagozdenih izvirnikov v ADF. |
|
|
Vhodni pladenj ADF |
Samodejno podaja izvirnike. |
|
|
Vodilo za rob samodejnega podajalnika dokumentov ADF |
Podaja izvirnike neposredno v tiskalnik. Prilagodite ga robovom izvirnikov. |
|
|
Podpora za dokumente samodejnega podajalnika dokumentov ADF |
Za podporo izvirnikov. |
|
|
Izhodni pladenj samodejnega podajalnika dokumentov ADF |
Pridrži izvirnike, izvržene iz ADF. |
|
|

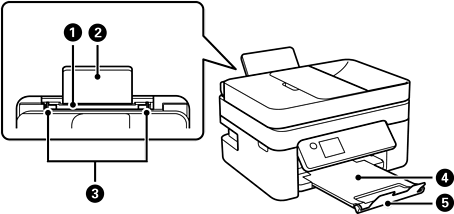

Zadnji pladenj za papir |
Za nalaganje papirja. |
|
|
Podprt papir |
Podpira naložen papir. |
|
|
Vodilo za rob |
Papir poda neposredno v tiskalnik. Prilagodite ga robovom papirja. |
|
|
Izhodni pladenj |
Pridrži izvržen papir. |
|
|
Zapora |
Preprečuje, da bi natisi padli iz izhodnega pladnja. |
|
|
Pokrov optičnega bralnika |
Preprečuje vdor zunanje svetlobe med optičnim branjem. |
|
|
Steklo optičnega bralnika |
Za nalaganje izvirnikov. |
|
|
Nadzorna plošča |
Prikazuje stanje tiskalnika in omogoča izvajanje nastavitev tiskanja. |
|
|

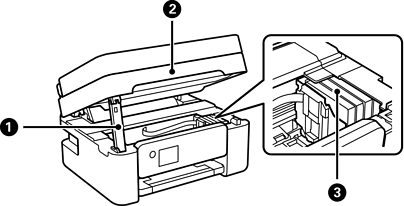

Podpora optičnega bralnika |
Zagotavlja oporo za enoto za optično branje. |
|
|
Optični bralnik |
Optično prebere vstavljene izvirnike. Odprite pri zamenjavi kartuš s črnilom ali odstranjevanju zagozdenih papirjev v tiskalniku. |
|
|
Nosilec kartuše s črnilom |
Vanj namestite kartušo s črnilom. Črnilo je izbrizgano iz šob tiskalne glave. |
|
|
Pokrov vzdrževalne škatlice |
Odstranite ga pri zamenjavi vzdrževalne škatlice. Vzdrževalni zaboj je vsebnik za zbiranje zelo majhne količine odvečnega črnila med čiščenjem ali tiskanjem. |
|
|

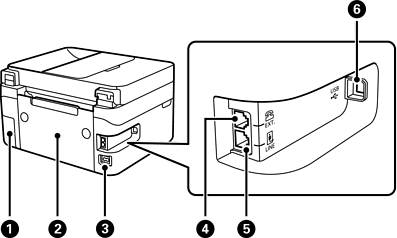

Zadnji pokrov |
Odstranite pri odstranjevanju zagozdenega papirja. |
|
|
Priključek za elektriko |
Za priključitev napajalnega kabla. |
|
|
Vrata EXT. |
Priklop zunanjih telefonskih naprav. |
|
|
Vrata LINE |
Priklop na telefonsko linijo. |
|
|
Vrata USB |
Za priključitev kabla USB, s katerim lahko tiskalnik priključite na računalnik. |
