Branchement des câbles

Branchez le câble d’interface d’un périphérique au connecteur à l’intérieur de l’imprimante.

1. Mettez l’imprimante hors tension.

2. Débranchez la fiche du câble secteur de la prise de courant.

3. Démontez la tablette avant et l’écran arrière.

Montage/démontage de la tablette avant

Montage/démontage de l’écran arrière

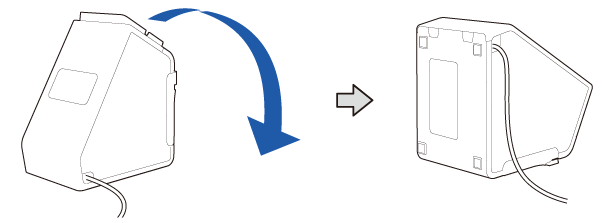

4. Couchez l’imprimante.

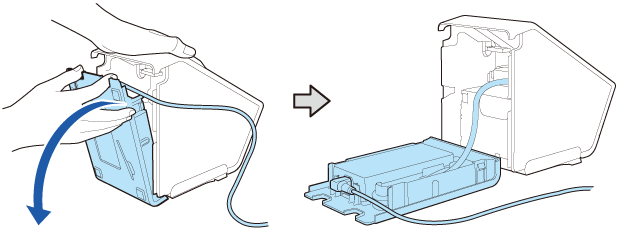

5. Mettez vos doigts sur les découpes et ouvrez le capot inférieur pour le retirer.

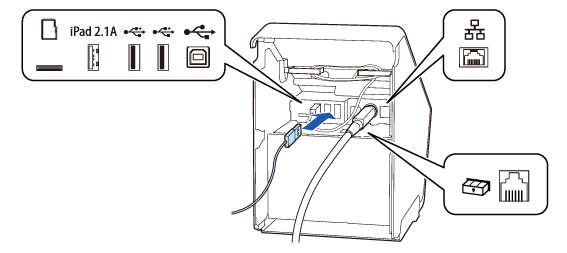

6. Branchez un câble d’interface au connecteur à l’intérieur de l’imprimante.

Pour plus d’informations sur les types de connecteurs, reportez-vous à la section Connecteurs.

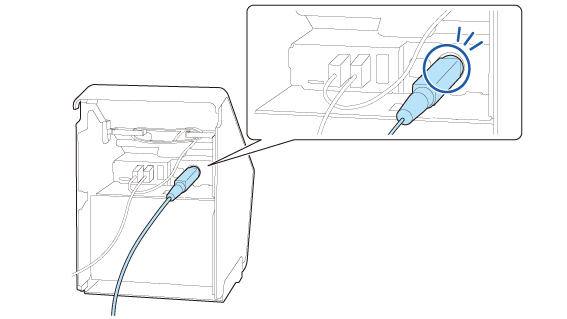

7. Vérifiez que le câble CC est correctement branché au connecteur d’alimentation.

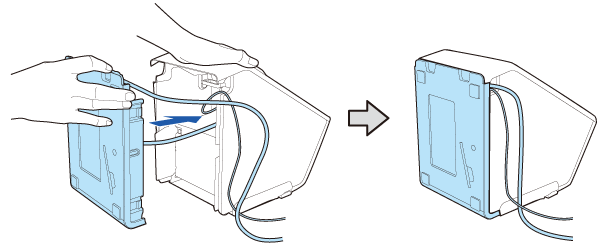

8. Tenez le capot inférieur debout et poussez le capot horizontalement vers le corps de l’imprimante pour l’engager.
   Veillez à ne pas coincer le câble secteur et le câble d’interface entre les cadres.


Remarque :

• Faites passer le câble d’interface à travers la découpe pour le faire sortir de l’imprimante.

• Veillez à ne pas pousser l’adaptateur secteur. Sinon, l’adaptateur secteur se détachera. Fixation de l’adaptateur secteur

9. Connectez le câble d’interface à l’appareil.

10. Branchez la fiche du câble secteur sur une prise de courant.

AVERTISSEMENT :

• N'insérez jamais la fiche du câble d'alimentation CA dans une prise qui ne respecte pas la tension d'entrée de l'adaptateur secteur CA. Procéder ainsi peut endommager l'imprimante.

• Si une défaillance se produit, éteignez immédiatement l'alimentation de l'imprimante et débranchez le câble d'alimentation CA de la prise.
