Montage de l’écran arrière

Suivez la procédure ci-dessous pour monter l’écran arrière sur l’imprimante.

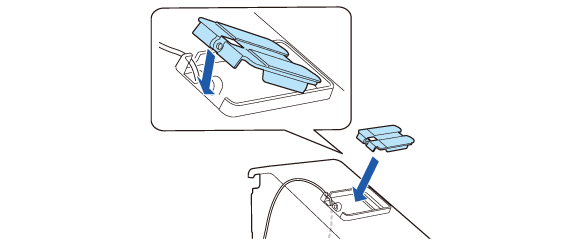

1. Fixez la fixation d’écran arrière.



2. Fixez la fixation avec les deux vis.

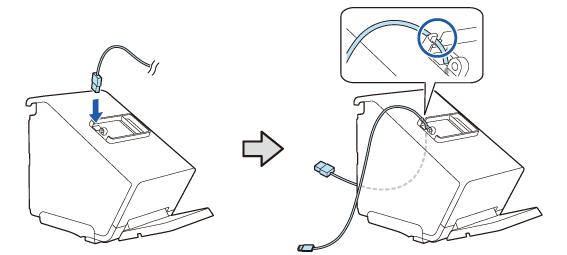

3. Faites passer le câble de l’écran dans l’imprimante.

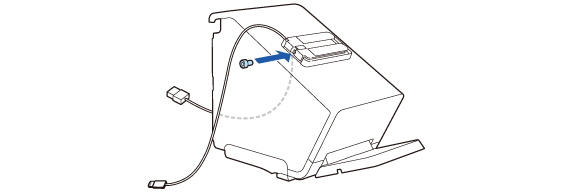

4. Fixez le support d’écran arrière.



5. Fixez-le avec la vis fournie.

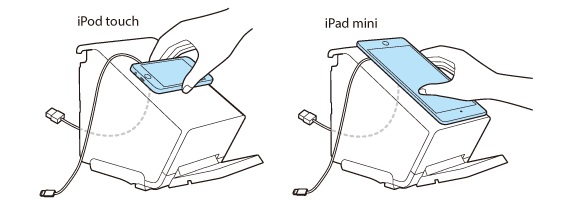

6. Placez l’écran sur le support pour vérifier la position de collage.

• Placez l’écran horizontalement.

• Pour l’iPod touch, orientez le côté de son connecteur vers le côté de la vis.

• Pour l’iPad mini, orientez le côté de son connecteur vers le bas de l’imprimante.



7. Retirez les deux doublures des bandes adhésives.

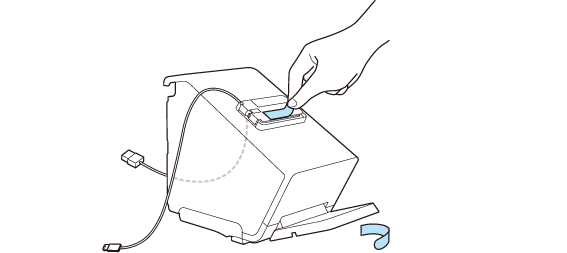

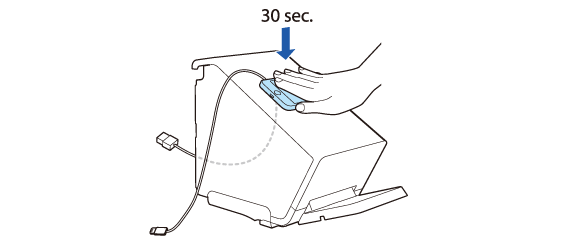

8. Placez l’appareil sur le support, puis appuyez fermement pendant environ 30 secondes.

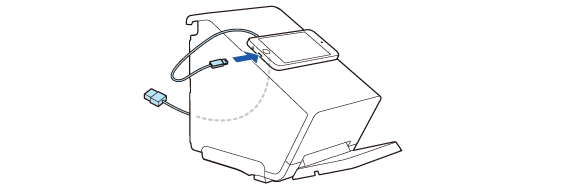

9. Connectez le câble à l’appareil.



10. Ajustez la longueur du câble qui sort de l’imprimante. Assurez-vous que la longueur du câble est suffisante pour éviter qu’il ne soit plié en angle aigu.

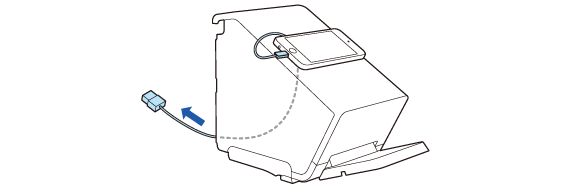

11. Connectez le câble au connecteur USB A.


ATTENTION :

• Consultez le lien ci-dessous pour obtenir des informations sur les écrans pouvant être connectés au connecteur USB A.
  Tablettes pouvant être montées sur l’imprimante

• Si votre appareil n’est pas autorisé à se connecter au connecteur de l’imprimante, faites sortir son câble par la découpe de l’imprimante.
  Fixation du capot inférieur

12. Attachez l’excédent de câble en le faisant passer à travers les serre-câbles des deux côtés.
