Préparation du montage de la tablette avant

Suivez la procédure ci-dessous pour préparer le montage de la tablette avant sur l’imprimante.

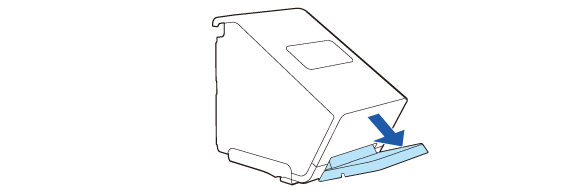

1. Soulevez le support de montage de tablette avant.

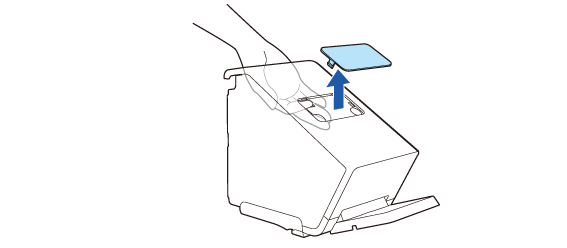

2. Retirez le cache de la partie écran arrière.

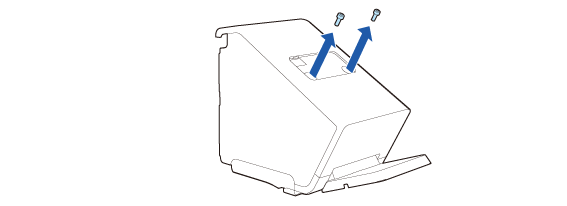

3. Retirez les deux vis.

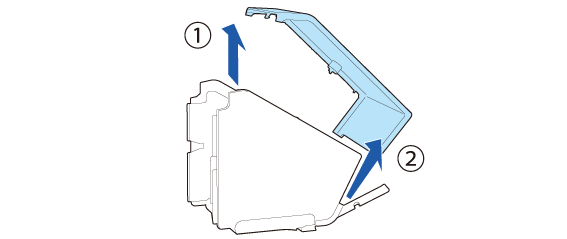

4. Retirez le capot arrière.

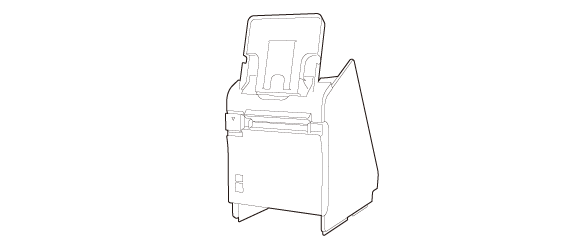

5. Redressez l’imprimante.

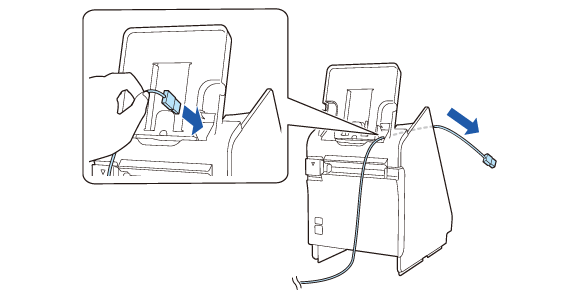

6. Faites passer le câble de la tablette dans l’imprimante.

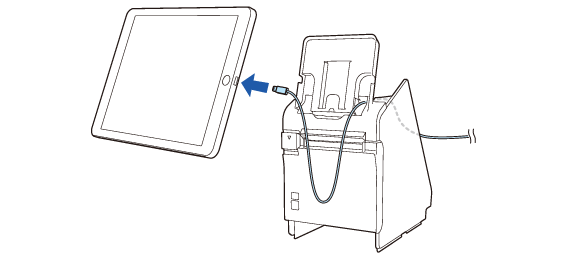

7. Connectez le câble à la tablette avant.

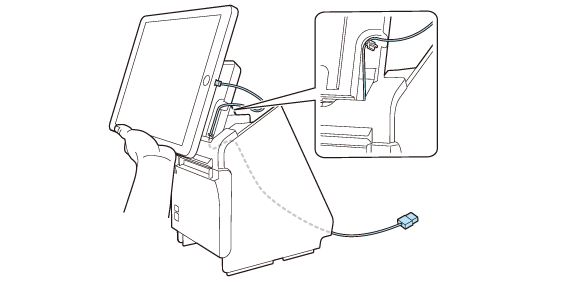

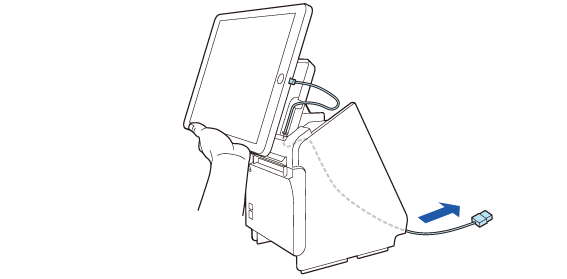

8. Tout en maintenant la tablette avec votre main, ajustez la longueur du câble qui sort de l’imprimante. Assurez-vous que la longueur du câble est suffisante pour éviter qu’il ne soit plié en angle aigu.



9. Faites passer le câble le long de la rainure.

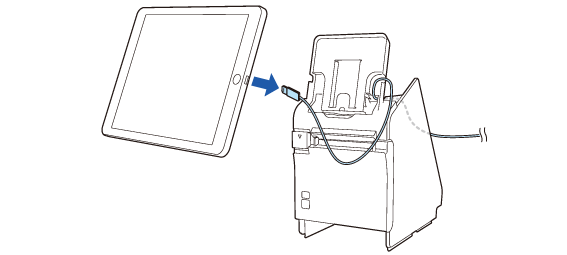

10. Déconnectez le câble de la tablette.

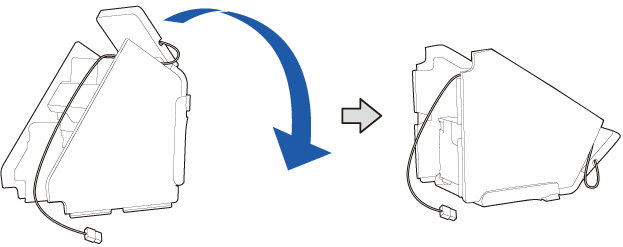

11. Couchez l’imprimante.

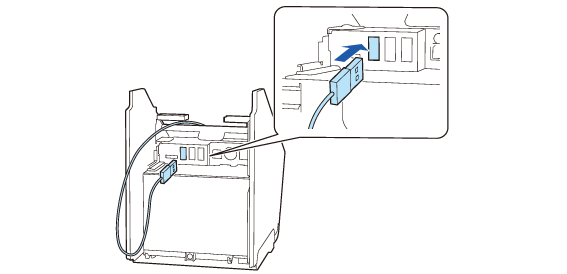

12. Connectez le câble au connecteur USB (USB A, charge d’appareils).


ATTENTION :

• Consultez le lien ci-dessous pour obtenir des informations sur les tablettes pouvant être connectées au connecteur USB (USB A, charge d’appareils).
  Tablettes pouvant être montées sur l’imprimante

• Si votre tablette n’est pas autorisée à se connecter au connecteur de l’imprimante, faites sortir son câble par la découpe de l’imprimante.
  Fixation du capot inférieur

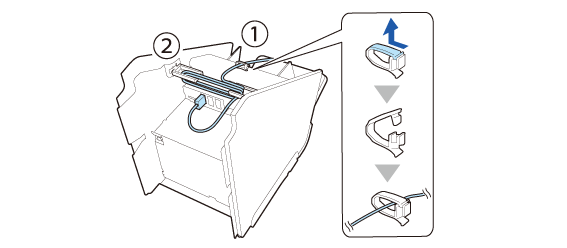

13. Faites passer le câble à travers le serre-câble central, puis faites-le passer à travers les serre-câbles des deux côtés.

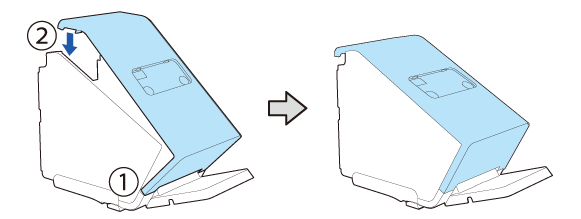

14. Fixez le capot arrière.

Lors du montage d’un écran arrière, allez à la section Montage de l’écran arrière.

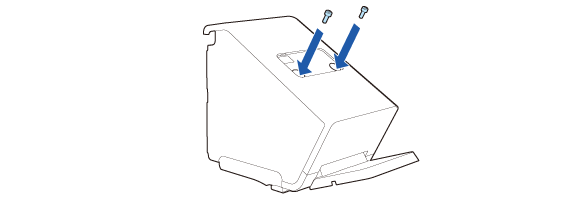

15. Fixez le couvercle avec les deux vis.

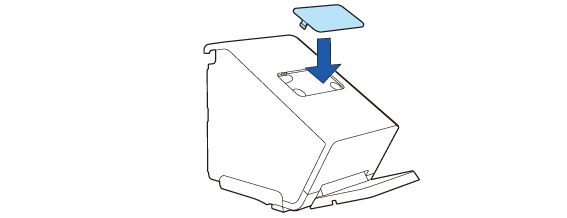

16. Fixez le cache de la partie écran arrière.

Allez à la section Fixation du capot inférieur.
