Fixation du support à la tablette avant

Suivez la procédure ci-dessous pour fixer le support de tablette avant à une tablette à monter sur l’imprimante en tant que tablette avant.

1. Posez la tablette face écran vers le bas sur la table de travail.

Si la tablette est équipée d’un appareil photo, placez-la de sorte que l’objectif de l’appareil photo se trouve dans le coin le plus à droite.



2. Placez la feuille guide de fixation sur la tablette en suivant les instructions ci-dessous, puis fixez la feuille.

• Enlevez les plis de la feuille autant que possible.

• Alignez le bord inférieur de la feuille avec le bord inférieur de la tablette.

• Alignez les mêmes graduations gauche et droite sur la feuille avec les bords latéraux de la tablette.

• Fixez temporairement la feuille à la tablette avec des morceaux de ruban adhésif.



3. Retirez les trois doublures des bandes adhésives du support de tablette avant.

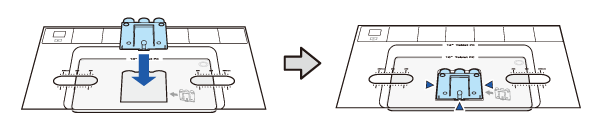

4. Fixez le support comme illustré ci-dessous. Veillez à ne pas le fixer en diagonale.

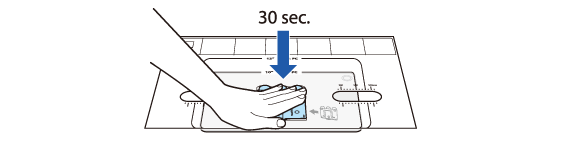

5. Appuyez fermement sur le support pendant environ 30 secondes.

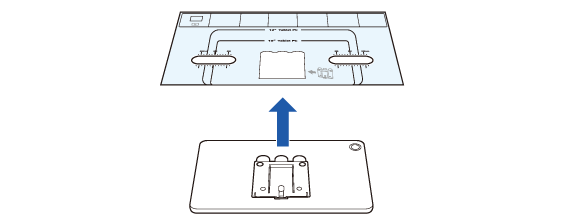

6. Retirez la feuille guide de fixation de la tablette.
