Montage/démontage de la tablette avant
Suivez la procédure ci-dessous pour monter ou démonter la tablette avant.
Remarque :Deux types de vis sont fournis pour fixer la tablette avant. Utilisez celui qui correspond à votre objectif.
-
Vis de serrage
Vous pouvez serrer ou desserrer la vis à la main, ce qui facilite le montage ou le démontage de la tablette.
-
Vis
La clé hexagonale fournie est nécessaire pour serrer ou desserrer la vis. Cela permet d’éviter le vol de la tablette.
Montage de la tablette avant
-

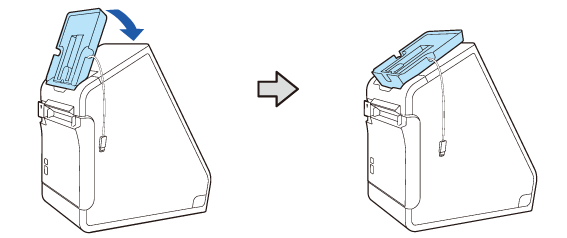

Inclinez le support de montage de tablette avant vers l’arrière.
-

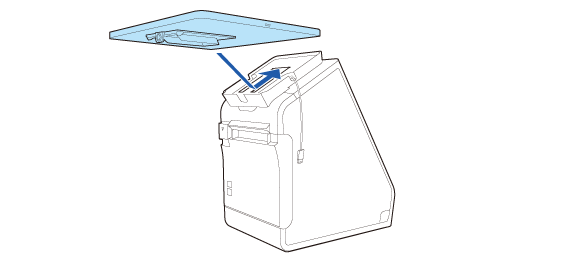

Insérez la tablette dans le support de montage de tablette.
-

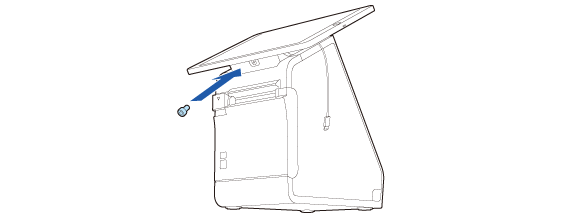

Fixez la tablette à l’aide de la vis de serrage ou de la vis fournie.
-

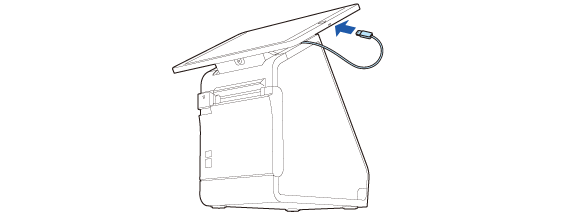

Connectez le câble à la tablette.
Réglage de l’angle de la tablette avant
Pour rendre l’écran plus visible, vous pouvez régler l’angle de la tablette avant.

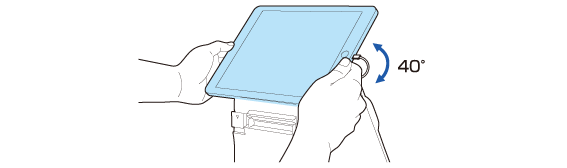

Tenez les deux côtés de la tablette avec vos mains, puis changez l’angle. L’angle peut être réglé en continu dans une plage de 40 degrés.
ATTENTION :N’essayez pas de déplacer la tablette avant au-delà de la plage réglable et ne réglez pas l’angle en tenant le bord supérieur de la tablette. Cela pourrait exposer la tablette et l’imprimante à une force excessive et les endommager.
Démontage de la tablette avant
-

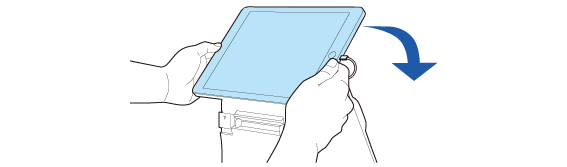

Inclinez la tablette avant vers l’arrière.
-

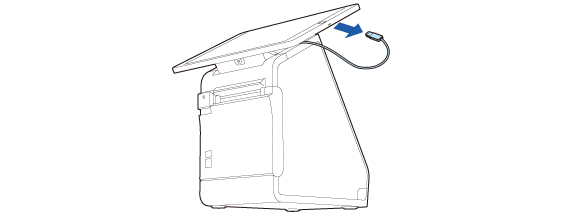

Déconnectez le câble de la tablette.
-
Retirez la vis, puis démontez la tablette avant.
Conservez la vis et veillez à ne pas la perdre.
