Osien nimet ja toiminnot
|
|
ADF-laitteen (automaattisen arkinsyöttölaitteen) kansi |
Avoinna irrotettaessa ADF-laitteeseen juuttuneita alkuperäiskappaleita. |
|
|
ADF-syöttölokero |
Syöttää alkuperäiskappaleet automaattisesti. |
|
|
ADF-laitteen reunaohjain |
Syöttää alkuperäiskappaleet suoraan tulostimeen. Liu'uta ohjaimet alkuperäiskappaleen reunoihin. |
|
|
ADF-laitteen asiakirjatuki |
Kannattelee alkuperäisiä asiakirjoja. |
|
|
Luovutustaso (ADF) |
Kannattelee ADF-laitteesta tulostuneita alkuperäiskappaleita. |
|
|

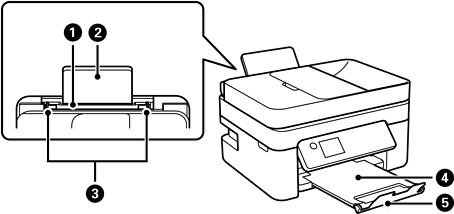

Paperin takasyöttö |
Lisää paperia. |
|
|
Paperituki |
Tukee lisättyä paperia. |
|
|
Reunaohjain |
Syöttää paperin suoraan tulostimeen. Liu’uta ohjaimet paperin reunoihin. |
|
|
Luovutustaso |
Kannattelee laitteesta tullutta paperia. |
|
|
Pysäytin |
Estää tulostettuja sivuja putoamasta luovutustasolta. |
|
|
Asiakirjakansi |
Estää ulkoisen valon pääsyn laitteeseen skannauksen aikana. |
|
|
Valotustaso |
Aseta alkuperäiset asiakirjat laitteeseen. |
|
|
Ohjauspaneeli |
Osoittaa tulostimen tilan ja mahdollistaa tulostusasetusten määrityksen. |
|
|

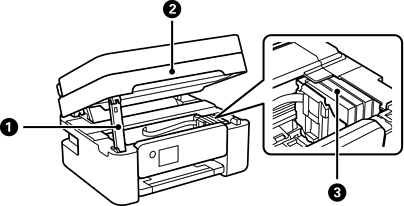

Skanneriyksikön tuki |
Tukee skanneriyksikköä. |
|
|
Skanneriyksikkö |
Skannaa yksikköön lisätyt alkuperäiskappaleet. Avaa etukansi silloin, kun vaihdat mustekasetteja tai irrotat tulostimen sisälle jumiutunutta paperia. |
|
|
Mustekasetin pidin |
Asenna mustekasetit. Muste tulee tulostuspäässä olevista suuttimista. |
|
|

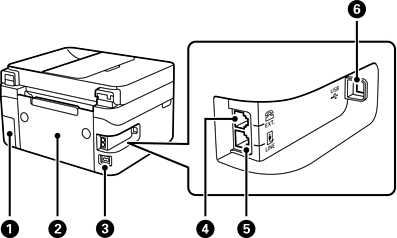

Huoltorasian kansi |
Avaa, kun vaihdat huoltolaatikon. Huoltolaatikko on säiliö, joka kerää puhdistuksen tai tulostuksen aikana hyvin pieniä määriä ylijäävää mustetta. |
|
|
Takakansi |
Avaa, kun irrotat juuttunutta paperia. |
|
|
Vaihtovirran sisääntulo |
Virtajohdon liittämiseen. |
|
|
EXT.-portti |
Ulkoisten puhelinlaitteiden liittämiseen. |
|
|
LINE-portti |
Puhelinlinjan liittämiseen. |
|
|
USB-portti |
Käytetään tietokoneen liittämiseen USB-kaapelilla. |
