Nom et fonction des pièces

	Couvercle du chargeur automatique de documents ADF (Automatic Document Feeder)	Ouvrez-le pour retirer les originaux coincés dans le chargeur ADF.
	Bac d’alimentation du ADF	Permet d’insérer automatiquement les documents originaux.
	Guide latéral du ADF	Permet d’insérer les documents originaux droit dans l’imprimante. Faites glisser contre les bords des originaux.
	Prise en charge des documents par le chargeur automatique de documents	Prend en charge les originaux.
	Extension du bac de sortie du chargeur automatique de documents	Contient les documents originaux au format Légal éjectés depuis le ADF. Assurez-vous de l’étendre lorsque vous scannez des document originaux au format Légal via l’ADF.
	Bac de sortie du ADF	Contient les documents originaux éjectés depuis le ADF.

	Bac de sortie	Contient le papier éjecté.

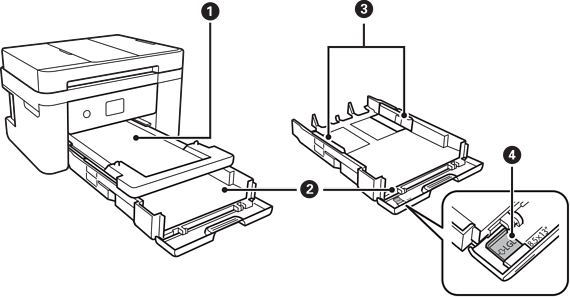

	Bac papier	Charge le papier.
	Guides latéraux	Permet d’insérer le papier droit dans l’imprimante. Faites glisser les guides latéraux contre les bords du papier.
	Guide de papier Légal	Glissez-le vers l’extérieur pour charger du papier au format Légal.

	Couvercle de documents	Bloque la lumière externe pendant la numérisation.
	Vitre du scanner	Placez les documents originaux.
	Panneau de commande	Indique l’état de l’imprimante et vous permet d’effectuer les paramétrages d’impressions.
	Couvercle avant	À ouvrir pour charger du papier dans le bac papier.

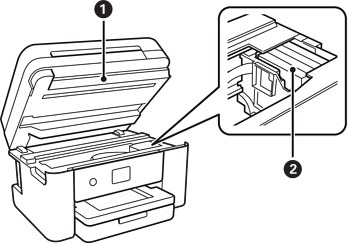

Scanner

Permet de numériser les documents originaux mis en place. Ouvrez-le pour remplacer les cartouches d’encre ou retirer le papier coincé dans l’imprimante.

Ce module doit normalement être maintenu fermé.

Porte-cartouche

Installez les cartouches d’encre. L’encre est éjectée par les buses de la tête d’impression situées en dessous.

	Capot du boîtier de maintenance	Retirez lors du remplacement du boîtier de maintenance. Le boîtier de maintenance est un conteneur qui recueille très peu d’excès d’encre durant le nettoyage ou l’impression.

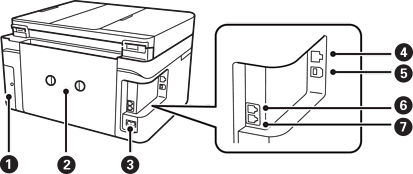

	Couvercle arrière	Retirez-le pour dégager le papier coincé.
	Prise CA	Permet de connecter le cordon d’alimentation.
	Port LAN	Connecte un câble LAN.
	Port USB	Permet de connecter un câble USB pour la connexion à un ordinateur.
	Port EXT.	Connexion de dispositifs téléphoniques externes.
	Port LINE	Permet de connecter une ligne téléphonique.
