/ プリンターの基本情報 / 各部の名称と働き

各部の名称と働き

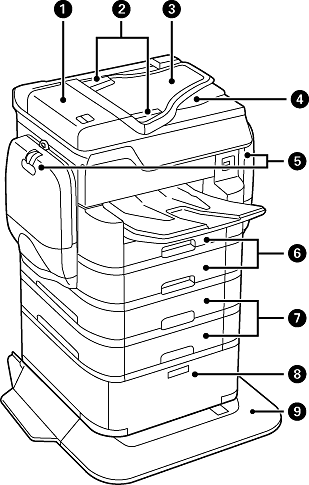

	ADF（オートドキュメントフィーダー）カバー（F）	ADFに詰まった原稿を取り除くときに開けます。
	ADF原稿ガイド	原稿をまっすぐ送るためのガイドです。原稿の側面に合わせてください。
	ADF給紙トレイ（F）	原稿を自動で送ります。
	ADF排紙トレイ	ADFから排出された原稿を保持します。
	インクケース（P1、P2）	インクパックをセットします。
	用紙カセット1、用紙カセット2（C1、C2）	印刷用紙をセットします。
	用紙カセット3、用紙カセット4（C3、C4）	（取り付け契約された場合のみ）印刷用紙をセットします。
	キャビネット	（取り付け契約された場合のみ）印刷用紙や消耗品などが収納できます。
	転倒防止脚	プリンターが倒れないように支えます。プリンターを動かすときは、前方のカバーを外して、キャビネットのロックを解除してください。

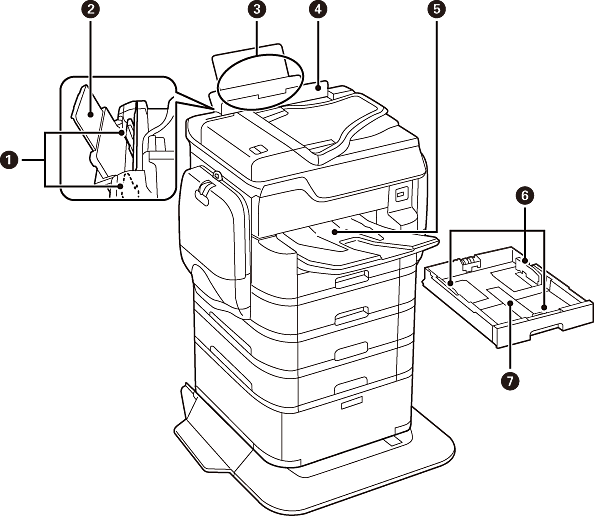

	用紙ガイド	用紙をまっすぐ送るためのガイドです。用紙の側面に合わせてください。
	用紙サポート	セットした印刷用紙を支えます。
	背面MPトレイ（B1）	印刷用紙をセットします。
	給紙口カバー	内部に異物が入ることを防ぎます。通常は閉めておいてください。
	排紙トレイ	印刷された用紙を保持します。順番どおりに排紙されないときや用紙がバラバラに重なるときは、中央のレバーを手前に引くと改善することがありますが、排紙容量は少なくなります。
	用紙ガイド	用紙をまっすぐ送るためのガイドです。用紙の側面に合わせてください。
	用紙カセット	印刷用紙をセットします。

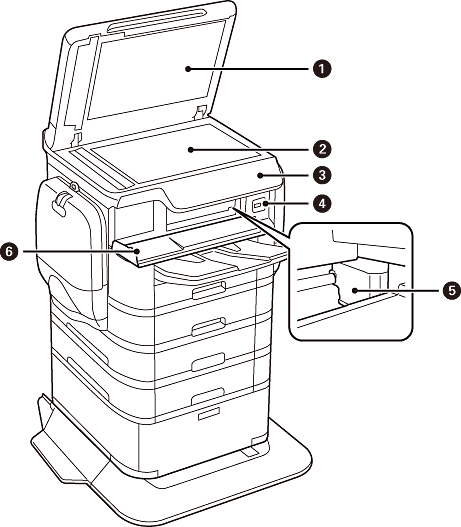

	原稿カバー	原稿の読み取り時に外部の光を遮ります。
	原稿台	原稿をスキャンします。
	操作パネル	プリンターの状態を表示したり、メンテナンスや設定をしたりします。
	外部機器接続用ポート	外部メモリーを挿入します。
	プリントヘッド	インクを吐出します。
	前面カバー（A）	内部に詰まった用紙を取り除くときに開けます。

重要

1.0および2.0のUSBケーブルを使用するときは、挿入する向きにご注意ください。プリンターを損傷するおそれがあります。

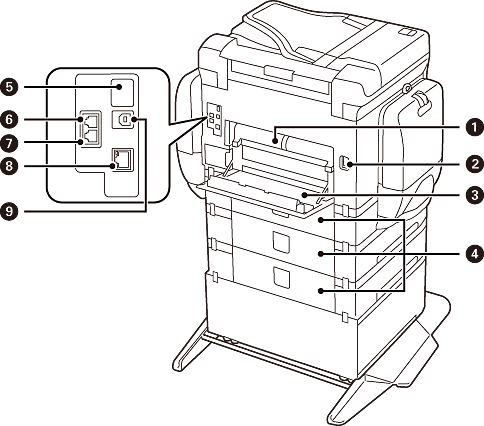

	背面ユニット（D2）	詰まった用紙を取り除くときに取り外します。
	電源コネクター	電源コードを接続します。
	背面カバー（D1）	メンテナンスボックスの交換や詰まった用紙を取り除くときに開けます。
	背面カバー（E）	（取り付け契約された場合のみ）増設カセットユニットのカバーです。詰まった用紙を取り除くときに開けます。
	サービス用ポート	通常は使用しません。シールを剥がさないでください。
	LINEポート	（ファクス契約された場合のみ）電話回線を接続します。
	EXT.ポート	（ファクス契約された場合のみ）外付け電話機を接続します。
	LANポート	LANケーブルを接続します。
	USBポート	コンピューターと接続するためのUSBケーブルを接続します。

操作パネル
