케이블 라벨 만들기

배선 및 케이블에 사용할 다양한 종류의 라벨을 손쉽게 만들 수 있습니다.

다음은 펀치 블록 라벨을 만드는 방법을 설명한 것입니다.

1. 도구 모음에서 를 클릭합니다.

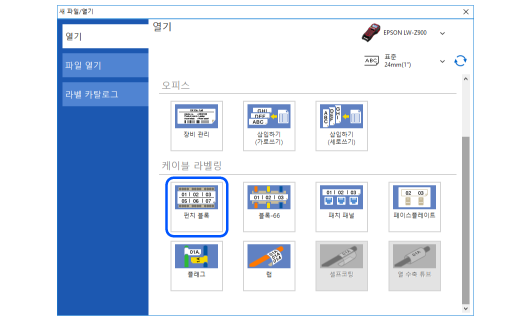

2. 펀치 블록을 클릭합니다.



참고: 설정된 테이프에 사용할 수 없는 라벨 종류는 회색으로 비활성화되어 선택할 수 없습니다.

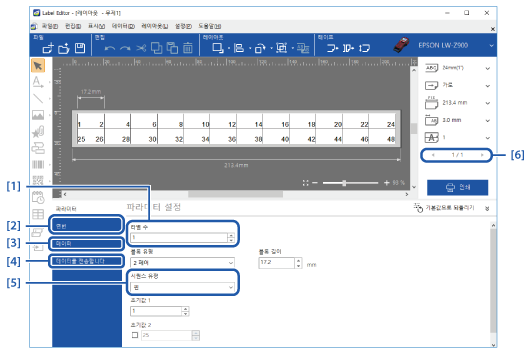

3. 파라미터 설정 영역에 설정을 지정합니다.



1.	일련번호 라벨의 개수를 지정합니다.
2.	라벨에 자동 일련번호 개체 추가하기
3.	데이터 작성 창을 표시합니다. [5]에서 빈 라벨 / 데이터 삽입을 선택한 경우 csv, xls, xlsx 형식의 파일을 불러올 수 있습니다. 데이터 작성 창 사용 방법
4.	사용 중인 프린터가 Data Transfer Tool을 지원하는 경우 프린터로 라벨 파일을 전송할 수 있습니다. 단, 셀프코팅 및 열 수축 튜브 파일은 전송할 수 없습니다. 프린터로 라벨 파일 전송하기 (Data Transfer Tool) Data Transfer Tool 지원 프린터
5.	자동으로 일련번호를 부여하도록 설정하려면 연번을 선택합니다. 번호를 수동으로 입력하거나, 엑셀 또는 다른 형식의 파일로부터 데이터를 불러오려면 빈 라벨 / 데이터 삽입을 선택합니다.
6.	[1]에서 라벨 수를 여러 개 지정한 경우 두 번째 및 그 이후의 라벨을 확인할 수 있습니다.

참고: 글꼴 종류 및 크기 설정은 파일 내 모든 라벨에 적용됩니다. 개체 설정 변경하기

4. 를 클릭하면 파일이 인쇄됩니다.

라벨 인쇄하기
