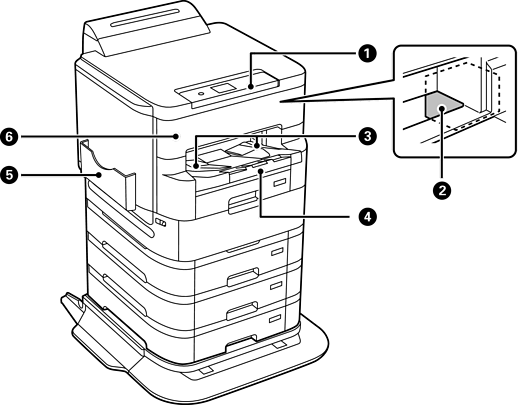

前面

操作パネル

プリンターの操作や設定をします。また、プリンターの状態を表示します。

プリントヘッド(ノズル)

インクを吐出します。

排紙ガイド

印刷された用紙を保持します。

排紙トレイ

印刷された用紙を保持します。A4より大きいサイズの用紙を印刷すると自動で出てきます。 収納するには、手で押して戻してください。

マニュアル入れ

マニュアルを収納します。

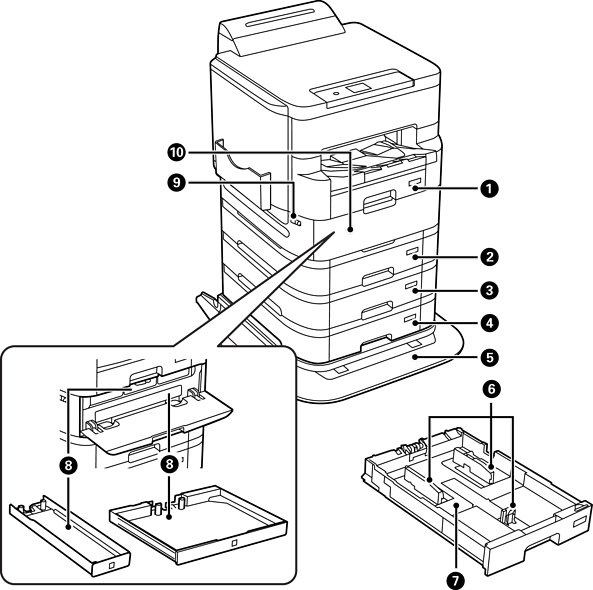

前面カバー (A)

内部に詰まった用紙を取り除くときに開けます。

用紙カセット1 (C1)

用紙をセットします。

用紙カセット2 (C2)

用紙カセット3 (C3)

用紙をセットします。用紙カセット3、4はオプションの増設カセットユニットです。オプションを取り付けた場合に使用できます。 詳しくは関連情報をご覧ください。

用紙カセット4 (C4)

専用プリンター台

転倒防止のための専用プリンター台です。キャスター付きでプリンターの移動もできます。オプションを取り付けた場合に使用できます。 詳しくは関連情報をご覧ください。

用紙ガイド

用紙をまっすぐ送るためのガイドです。用紙の側面に合わせてください。

用紙カセット

用紙をセットします。

インクパックトレイ

インクパックをセットします。

カバーロック

インクパックカバーをロックします。

インクパックカバー (P)

インクパックを取り出すときに開けます。

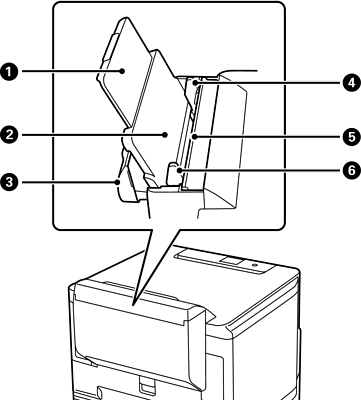

用紙サポート

セットした用紙を支えます。

手差しトレイ (B)

用紙をセットします。

手差しトレイカバー

内部に異物が入ることを防ぎます。通常は閉めておいてください。

用紙ガイド

用紙をまっすぐ送るためのガイドです。用紙の側面に合わせてください。

給紙口カバー

内部に異物が入ることを防ぎます。通常は閉めておいてください。

用紙ガイド

用紙をまっすぐ送るためのガイドです。用紙の側面に合わせてください。
