Namen en functies van onderdelen
|
|
Afdekking van ADF (Automatische documentinvoer) |
Open dit om vastgelopen originelen te verwijderen uit de ADF. |
|
|
Invoerlade van de ADF |
Hiermee worden originelen automatisch ingevoerd. |
|
|
Zijgeleider van de ADF |
Zorgt ervoor dat originelen recht in de printer worden ingevoerd. Schuif naar de rand van de originelen. |
|
|
ADF-documentsteun |
Biedt ondersteuning voor originelen. |
|
|
Uitvoerlade ADF |
Bevat de originelen die uit de ADF komen. |
|
|

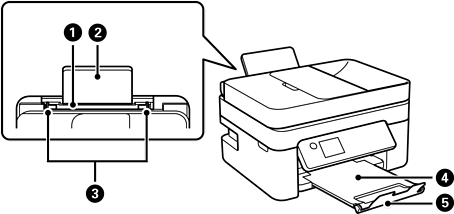

Papiertoevoer achter |
Hieruit wordt papier geladen. |
|
|
Papiersteun |
Ondersteuning voor geladen papier. |
|
|
Zijgeleider |
Hiermee wordt het papier recht in de printer ingevoerd. Schuif deze naar de randen van het papier. |
|
|
Uitvoerlade |
Opvanglade voor het papier dat uit de printer komt. |
|
|
Stopper |
Hiermee wordt voorkomen dat afdrukken uit de uitvoerlade vallen. |
|
|
Documentkap |
Houdt extern licht tegen tijdens het scannen. |
|
|
Scannerglasplaat |
Plaats de originelen. |
|
|
Bedieningspaneel |
Geeft de status van de printer weer en maakt het mogelijk printerinstellingen te configureren. |
|
|

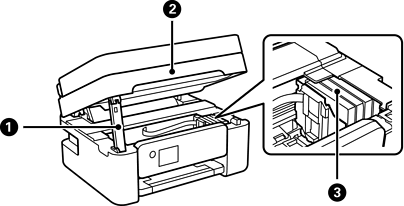

Steun van scannereenheid |
Ondersteuning voor de scannereenheid. |
|
|
Scannereenheid |
Scant de geplaatste originelen. Open de eenheid om inktpatronen te vervangen of papier dat in de printer is vastgelopen, te verwijderen. |
|
|
Inktcartridgehouder |
Installeer de inktpatronen. Inkt komt uit de spuitkanaaltjes van de printkop. |
|
|

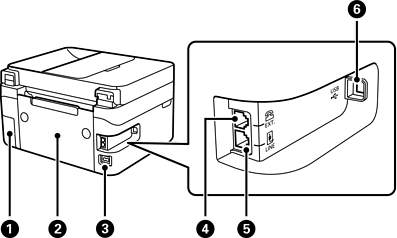

Afdekking onderhoudsset |
Verwijder deze afdekking wanneer u de onderhoudsset wilt vervangen. De onderhoudsset is een houder waarin kleine hoeveelheden overtollige inkt wordt opgevangen tijdens het reinigen of afdrukken. |
|
|
Achterpaneel |
Verwijderen bij het verwijderen van vastgelopen papier. |
|
|
Netsnoeraansluiting |
Voor aansluiting van het netsnoer. |
|
|
EXT.-poort |
Voor aansluiting van externe telefoontoestellen. |
|
|
LINE-poort |
Voor aansluiting van een telefoonlijn. |
|
|
USB-poort |
Voor aansluiting van een USB-kabel als verbinding met een computer. |
