Nama Bahagian dan Fungsi
|
|
Penutup ADF (Penyuap Dokumen Automatik) |
Buka ketika mengeluarkan dokumen asal yang tersekat dalam ADF. |
|
|
Dulang input ADF |
Menyuap dokumen asal secara automatik. |
|
|
Panduan tepi ADF |
Suapan dokumen asal terus ke pencetak. Luncurkan ke bahagian tepi dokumen. |
|
|
Sokongan dokumen ADF |
Menyokong dokumen asal. |
|
|
Dulang output ADF |
Memegang dokumen asal yang dikeluarkan dari ADF. |
|
|

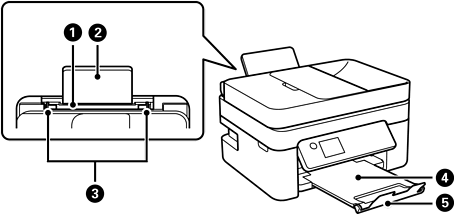

Suapan kertas belakang |
Memuatkan kertas. |
|
|
Sokongan kertas |
Menyokong kertas yang dimuatkan. |
|
|
Panduan tepi |
Suapan kertas terus ke pencetak. Luncurkan ke bahagian tepi kertas. |
|
|
Dulang output |
Memegang kertas yang dikeluarkan. |
|
|
Penahan |
Menghalang cetakan daripada jatuh dari dulang output. |
|
|
Penutup dokumen |
Menghalang cahaya luaran semasa mengimbas. |
|
|
Kaca pengimbas |
Letakkan dokumen asal. |
|
|
Panel kawalan |
Menunjukkan status pencetak dan membenarkan anda untuk membuat tetapan cetakan. |
|
|

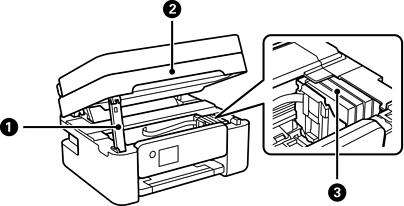

Sokongan unit pengimbas |
Menyokong unit pengimbas. |
|
|
Unit pengimbas |
Mengimbas dokumen asal yang diletakkan. Buka ketika menggantikan katrij dakwat atau mengeluarkan kertas yang tersekat di dalam pencetak. |
|
|
Pemegang kartrij dakwat |
Pasang katrij dakwat. Dakwat ditolak keluar daripada muncung kepala cetak. |
|
|
Penutup kotak penyelenggaraan |
Keluarkan apabila menggantikan kotak penyelenggaraan. Kotak penyelenggaraan ialah bekas yang mengumpulkan jumlah lebihan dakwat yang sangat kecil semasa membersihkan atau mencetak. |
|
|

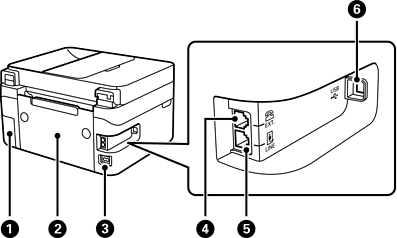

Penutup belakang |
Tanggalkan ketika mengeluarkan kertas yang tersangkut. |
|
|
Salur masuk AC |
Sambungkan kord kuasa. |
|
|
Port EXT |
Sambungkan peranti telefon luaran. |
|
|
Port LINE |
Sambungkan talian telefon. |
|
|
Port USB |
Menyambung kabel USB untuk menyambung kepada komputer. |
